型號意義

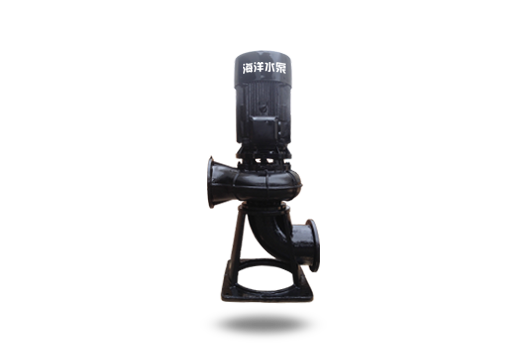

產品簡介
WL/LW無堵塞直立式排污泵是結合水泵的使用特點而研制成功的新一代泵類產品,具防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面,具有效果。
WL/LW無堵塞直立式排污泵采用獨特葉輪結構和新型機械密封,能有效地輸送含有固體物和長纖維。
葉輪與傳統葉輪相比,該泵葉輪采用單流道或雙流道形式,它類似于一截面大小相同的彎管,具有非常好的過流性,配以合理的蝸室,使得該泵具有效率高、葉輪經動靜平衡試驗,使泵在運行中無振動。
WL/LW無堵塞直立式排污泵水力性能先進、成熟,產品經測試各項性能指標均達到有關標準規定,產品投放市場后以其功效,可靠的性能,穩定的質量受到廣大用戶的歡迎和好評。
產品特點
1、采用雙葉片葉輪結構,大大提高了污物的通過能力
2、機械密封采用新型磨檫副,并長期處入油室內運行;
3、整體結構緊湊、體積小、燥聲小、檢修方便,方便用戶更換;
4、自動控制柜可以根據所需液化變化,自動控制泵的超動與停止,不需專人看管,使用極為方便;
5、可根據用戶需要配備安裝方式,它給安裝、維修到來極大的方便,人可不必此為而進入污水坑;
6、能夠在設計范圍內使用,而保證電機不會過載;
7、該泵配上戶外性電機,則無須建泵房,可直接安裝與戶外使用節省開支;
產品用途
WL/LW無堵塞直立式排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業,輸送帶顆粒的污水,污物,也可用于清水及帶弱腐蝕性介質。
工作條件
1、排污泵系列產品在額定電壓為380V,電源頻率為50Hz時適用
2、介質溫度不超過40攝氏度,介質密度≤1150kg/m3,PH值在5-9范圍之間;
3、海拔高度不超過1000米;
4、輸送介質年粘度不超1000CP;
5、產品材質主要為鑄鐵,不能用于強腐蝕性或含有強腐蝕性的介質中;
注意:在選型或安裝使用前務使泵實際使用條件符合以上條款,確保產品的正確使用!
結構示意圖
序號 |
名稱 |
序號 |
名稱 |
|
1 |
9 |
軸承壓蓋 |
||
2 |
加長軸 |
10 |
||
3 |
軸承座 |
11 |
機械密封座 |
|
4 |
泵蓋 |
12 |
||
5 |
油封 |
13 |
鍵 |
|
6 |
14 |
泵體耐磨環 |
||
7 |
葉輪螺母 |
15 |
泵體 |
|
8 |
底座 |
性能參數
型號 |
口徑 |
流量 |
揚程 |
轉速 |
功率 |
效率 |
mm |
(m3/h) |
(M) |
(r/min) |
(kw) |
(%) |
|
25-7-8-0.55 |
25 |
7 |
8 |
2900 |
0.55 |
45 |
25-8-22-1.1 |
25 |
8 |
22 |
2900 |
1.1 |
45 |
32-8-12-0.75 |
32 |
8 |
12 |
2900 |
0.75 |
48 |
32-12-15-1.1 |
32 |
12 |
15 |
2900 |
1.1 |
45 |
40-15-15-1.5 |
40 |
15 |
15 |
2900 |
1.5 |
48 |
40-15-30-2.2 |
40 |
15 |
30 |
2900 |
2.2 |
54 |
50-20-7-0.75 |
50 |
20 |
7 |
2900 |
0.75 |
51 |
50-10-10-0.75 |
50 |
10 |
10 |
2900 |
0.75 |
52 |
50-20-15-1.5 |
50 |
20 |
15 |
290 |
1.5 |
53 |
50-15-25-2.2 |
50 |
15 |
25 |
2900 |
2.2 |
54 |
50-18-30-3 |
50 |
18 |
30 |
2900 |
3 |
55 |
50-40-15-4 |
50 |
40 |
15 |
2900 |
4 |
55 |
50-25-32-5.5 |
50 |
25 |
32 |
2900 |
5.5 |
55 |
50-20-40-7.5 |
50 |
50 |
20 |
2900 |
7.5 |
58 |
65-25-15-2.2 |
65 |
25 |
15 |
2900 |
2.2 |
50 |
65-37-13-3 |
65 |
37 |
13 |
2900 |
3 |
57 |
65-25-30-4 |
65 |
25 |
30 |
2900 |
4 |
61 |
65-30-40-7.5 |
65 |
30 |
40 |
2900 |
7.5 |
56 |
65-35-50-11 |
65 |
35 |
50 |
2900 |
11 |
45 |
65-35-60-15 |
65 |
35 |
60 |
2900 |
15 |
65 |
80-40-7-2.2 |
80 |
40 |
7 |
1450 |
2.2 |
59 |
80-43-13-3 |
80 |
43 |
13 |
2900 |
3 |
70 |
80-40-15-4 |
80 |
40 |
15 |
2900 |
4 |
61 |
80-60-13-5.5 |
80 |
60 |
13 |
2900 |
5.5 |
67 |
80-65-25-7.5 |
80 |
65 |
25 |
2900 |
7.5 |
63 |
型號 |
口徑 |
流量 |
揚程 |
轉速 |
功率 |
效率 |
mm |
(m3/h) |
(M) |
(r/min) |
(kw) |
(%) |
|
100-80-10-4 |
100 |
100 |
10 |
1450 |
4 |
65 |
100-100-15-7.5 |
100 |
100 |
15 |
1450 |
7.5 |
68 |
100-80-20-7.5 |
100 |
80 |
20 |
1450 |
7.5 |
65 |
100-100-25-11 |
100 |
100 |
25 |
1450 |
11 |
70 |
100-100-30-15 |
100 |
100 |
30 |
1450 |
15 |
65 |
100-100-35-18.5 |
100 |
100 |
35 |
1450 |
18.5 |
68 |
125-130-15-11 |
125 |
130 |
15 |
1450 |
11 |
72 |
125-130-20-15 |
125 |
130 |
20 |
1450 |
15 |
75 |
150-145-9-7.5 |
150 |
145 |
9 |
1450 |
7.5 |
76 |
150-180-15-15 |
150 |
180 |
15 |
1450 |
15 |
69 |
150-180-20-18.5 |
150 |
180 |
20 |
1450 |
18.5 |
72 |
150-180-25-22 |
150 |
180 |
25 |
1450 |
22 |
78 |
150-130-30-22 |
150 |
130 |
30 |
1450 |
22 |
78 |
150-180-30-30 |
150 |
180 |
30 |
1450 |
30 |
78 |
150-200-30-37 |
150 |
200 |
30 |
1450 |
37 |
73 |
200-300-7-11 |
200 |
300 |
7 |
980 |
11 |
66 |
200-250-11-15 |
200 |
250 |
11 |
1450 |
15 |
64 |
200-250-15-18.5 |
200 |
250 |
15 |
1450 |
18.5 |
73 |
200-400-10-22 |
200 |
400 |
10 |
1450 |
22 |
75 |
200-400-13-30 |
200 |
400 |
13 |
14501 |
30 |
76 |
200-300-15-22 |
200 |
300 |
15 |
1450 |
22 |
76 |
200-250-22-30 |
200 |
250 |
22 |
1450 |
30 |
71 |
200-350-25-37 |
200 |
350 |
25 |
1450 |
37 |
71 |
200-400-30-45 |
200 |
400 |
30 |
1450 |
45 |
74 |
型號 |
口徑 |
流量 |
揚程 |
轉速 |
功率 |
效率 |
mm |
(m3/h) |
(M) |
(r/min) |
(kw) |
(%) |
|
250-600-9-30 |
250 |
600 |
9 |
980 |
30 |
78 |
250-600-12-37 |
250 |
600 |
12 |
1450 |
37 |
76 |
250-600-15-45 |
250 |
600 |
15 |
1450 |
45 |
73 |
250-600-20-55 |
250 |
600 |
20 |
1450 |
55 |
73 |
250-600-25-75 |
250 |
600 |
25 |
1450 |
75 |
71 |
300-800-12-45 |
300 |
800 |
12 |
980 |
45 |
74 |
300-480-15-45 |
300 |
480 |
15 |
1450 |
45 |
66 |
300-800-15-55 |
300 |
800 |
15 |
1450 |
55 |
73 |
300-600-20-55 |
300 |
600 |
20 |
1450 |
55 |
73 |
300-800-20-75 |
300 |
800 |
20 |
1450 |
75 |
75 |
300-950-20-90 |
300 |
950 |
20 |
1450 |
90 |
76 |
300-1000-25-110 |
300 |
1000 |
25 |
1450 |
110 |
76 |
300-1100-10-55 |
300 |
1100 |
10 |
1450 |
55 |
73 |
350-1500-15-90 |
350 |
1500 |
15 |
740 |
90 |
87 |
350-1200-18-90 |
350 |
1200 |
18 |
980 |
90 |
85 |
350-1100-28-132 |
350 |
1100 |
28 |
980 |
132 |
84 |
350-1000-36-160 |
350 |
1000 |
36 |
980 |
160 |
84 |
400-1760-7.5-55 |
400 |
1760 |
7.5 |
980 |
55 |
83 |
400-1500-10-75 |
400 |
1500 |
10 |
980 |
75 |
86 |
400-2000-13-110 |
400 |
2000 |
13 |
980 |
110 |
84 |
400-2000-15-132 |
400 |
2000 |
15 |
980 |
132 |
83 |
400-1700-22-160 |
400 |
1700 |
22 |
980 |
160 |
83 |
400-1500-26-160 |
400 |
1500 |
26 |
980 |
160 |
84 |
型號 |
口徑 |
流量 |
揚程 |
轉速 |
功率 |
效率 |
mm |
(m3/h) |
(M) |
(r/min) |
(kw) |
(%) |
|
400-1800-32-250 |
400 |
1800 |
32 |
980 |
250 |
82 |
500-2500-10-110 |
500 |
2500 |
10 |
740 |
110 |
85 |
500-2600-15-160 |
500 |
2600 |
15 |
740 |
160 |
84 |
500-2400-22-220 |
500 |
2400 |
22 |
740 |
220 |
85 |
500-2650-24-250 |
500 |
2650 |
24 |
740 |
250 |
85 |
故障分析及其排除方法
故障現象 |
可能產生的原因 |
排除方法 |
||||||||||
流量不足或不出水 |
|
|
||||||||||
不能啟動 |
|
|
||||||||||
定子燒壞 |
|
|
||||||||||
電流過大 |
|
|
