HYK系列水泵自動水泵控制柜

相關新聞/ RELATED NEWS
詳細介紹

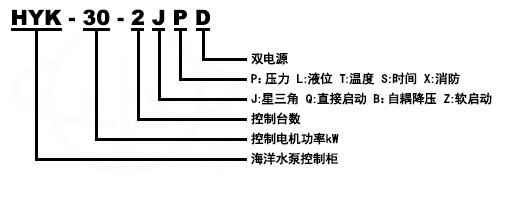

型號意義
G型單螺桿泵型號意義



前言
HYK系列水泵自動水泵控制柜系給排水自動控制裝置,是本單位集多年水泵生產,應用控制的經驗,經專家反復論證,優化線路,精心設計而成。為了配合水泵高效、可靠地使用,該系列根據不同的需要,設置了液位控制型、壓力控制型、溫度控制型、時間控制型、空調聯控型、潛污泵專用型及消防控制型等七大類型,各型分別具有主回路短路、缺相、過載及專用泵的泵體泄漏、定子繞組的超溫等保護功能。另外,各型又分單控型,多泵主用、備用互控型,主、備互控型產品都具備故障時主用泵自動切除,備用泵自動投入的功能。
該系列控制器功能齊全,質量可靠、造型美觀,是各類水泵理想的配套產品,該系列控制器特別適用于工家業生產、市政工程、高層建筑的給排水、消防泵、噴淋泵、多級增壓泵的自動控制及空調循環泵控制等到多種場合,也適合其它交流電機的控制及起動。







功能及用途
1、多泵控制工作模式
  二用:A型:可獨立控制1#、2#二臺水泵,也可通過浮球組合聯接,組成“1#用2#備”當流量變化或主用泵故障時,液位達到備用泵起動控制點,備用泵自動投入工作。該型適用于控制二個水池液位,或用于控制變流量的給排水系統。
     B型:當流量變化或主泵故障時,備用泵自動投入。
  一用一備:控制1#、2#二臺水泵,可工作于“1#用2#備”或“2#用1#備”兩種工作方式,當主用泵出現故障時,備用泵自動投入工作。
  三用:A型:可獨立控制1#、2#、3#三臺水泵,也可通過浮球組合聯接組成“1#、2#用3#備”或 “2#、3#、用1#備” 或“1#、3#用2#備”,當流量變化或主用泵故障時液位達到備用泵起動控制點,備用泵自動投入工作。該型適用于控制三個水池液位,或用于控制變流量的給排水系統。
     B型:主泵故障時,備用泵自動設入。
  四用:A型:可獨立控制“1#、2#、3#、4#四臺水泵,也可通過浮球組合聯接,組成”1#、2#、3#、用 4#備“或”2#、3#、4#用1#備“或”1#、3#、4#用2#備“或”1#、2#、4#用3#備“,當流量變化或主用泵故障時,備用泵自動投入工作。該型適用于控制四個水池液位,或用于控制變流量的給排水系統。
     B型:同上。
  三用一備:控制“1#、2#、3#、4#四臺水泵,可工作于”1#、2#、3#用4#備“或”“2#、3#、4#1#、2#、4#用3#備”四種方式。當主用泵出現故障時備用泵自動投入工作。







引線編號、符號說明
1、電源
  RST三相電源時線
  :G為接地線
2、電動機
  a、直接、自耦起動
    1U,1V,1W:接1#水泵電動機
    2U,2V,2W:接2#水泵電動機
    3U,3V,3W:接3#水泵電動機
    4U,4V,4W:接4#水泵電動機
  b、Y-△起動
    1U1,1V1,1W1;1U2,1V2,1W2:接1#水泵電動機
    2U1,2V1,2W1;2U2,2V2,2W2:接2#水泵電動機
    3U1,3V1,3W1;3U2,3V2,3W2:接3#水泵電動機
    4U1,4V1,4W1;4U2,4V2,4W2:接4#水泵電動機
3、浮球開關
  a、單池液位控制
    f1,f2:接停泵浮球開關1FS
    f1,f3:接起泵浮球開關2FS
    f1,f4:接備用泵投入浮球開關3FS
  b、多池液位控制
    f1A, f2A:接1#泵停泵浮球開關1FSA
    f1A, f3A:接1#泵起泵浮球開關2FSA
    f
1B, f2B:接2#泵停泵浮球開關1FSA
    f
1B, f3B:接2#泵起泵浮球開關2FSA
    f
1C, f2C:接3#泵停泵浮球開關1FSA
    f
1C, f3C:接3#泵起泵浮球開關2FSA
    f1D, f2D:接4#泵停泵浮球開關1FSA
    f1D, f3D:接4#泵起泵浮球開關2FSA
4、潛污泵專用信號線
    B1G :接1#泵漏水信號線
    D1G :接1#泵溫度信號線
    B2G :接2#泵漏水信號線
    D2G :接2#泵溫度信號線
    B3G :接3#泵漏水信號線
    D3G :接3#泵溫度信號線
    B4G :接4#泵漏水信號線
    D4G :接4#泵溫度信號線







技術參數

直接啟動參數表
序號
功率
電流
一控一
一控二(一用一備)
一控三(二用一備)
一控四(三用一備)
一控五(四用一備)
kW
A
型號
型號
型號
型號
型號
1
0.75
1.5
HYK-0.75-1Q
HYK-0.75-2Q
HYK-0.75-3Q
HYK-0.75-4Q
HYK-0.75-5Q
2
1.1
2.2
HYK-1.1-1Q
HYK-1.1-2Q
HYK-1.1-3Q
HYK-1.1-4Q
HYK-1.1-5Q
3
1.5
3
HYK-1.5-1Q
HYK-1.5-2Q
HYK-1.5-3Q
HYK-1.5-4Q
HYK-1.5-5Q
4
2.2
4.4
HYK-2.2-1Q
HYK-2.2-2Q
HYK-2.2-3Q
HYK-2.2-4Q
HYK-2.2-5Q
5
3
6
HYK-3-1Q
HYK-3-2Q
HYK-3-3Q
HYK-3-4Q
HYK-3-5Q
6
4
8
HYK-4-1Q
HYK-4-2Q
HYK-4-3Q
HYK-4-4Q
HYK-4-5Q
7
5.5
11
HYK-5.5-1Q
HYK-5.5-2Q
HYK-5.5-3Q
HYK-5.5-4Q
HYK-5.5-5Q
8
7.5
15
HYK-7.5-1Q
HYK-7.5-2Q
HYK-7.5-3Q
HYK-7.5-4Q
HYK-7.5-5Q
9
11
11
HYK-11-1Q
HYK-11-2Q
HYK-11-3Q
HYK-11-4Q
HYK-11-5Q
10
15
30
HYK-15-1Q
HYK-15-2Q
HYK-15-3Q
HYK-15-4Q
HYK-15-5Q
11
22
44
HYK-22-1Q
HYK-22-2Q
HYK-22-3Q
HYK-22-4Q
HYK-22-5Q
12
30
60
HYK-30-1Q
HYK-30-2Q
HYK-30-3Q
HYK-30-4Q
HYK-30-5Q

星三角啟動參數表
序號
功率
電流
一控一
一控二(一用一備)
一控三(二用一備)
一控四(三用一備)
一控五(四用一備)
kW
A
型號
型號
型號
型號
型號
1
15
30
HYK-15-1J
HYK-15-2J
HYK-15-3J
HYK-15-4J
HYK-15-5J
2
22
44
HYK-22-1J
HYK-22-2J
HYK-22-3J
HYK-22-4J
HYK-22-5J
3
30
60
HYK-30-1J
HYK-30-2J
HYK-30-3J
HYK-30-4J
HYK-30-5J
4
37
68
HYK-37-1J
HYK-37-2J
HYK-37-3J
HYK-37-4J
HYK-37-5J
5
45
82
HYK-45-1J
HYK-45-2J
HYK-45-3J
HYK-45-4J
HYK-45-5J
6
55
100
HYK-55-1J
HYK-55-2J
HYK-55-3J
HYK-55-4J
HYK-55-5J
7
75
194
HYK-75-1J
HYK-75-2J
HYK-75-3J
HYK-75-4J
HYK-75-5J
8
90
160
HYK-90-1J
HYK-90-2J
HYK-90-3J
HYK-90-4J
HYK-90-5J
9
110
195
HYK-110-1J
HYK-110-2J
HYK-110-3J
HYK-110-4J
HYK-110-5J
10
132
233
HYK-132-1J
HYK-132-2J
HYK-132-3J
HYK-132-4J
HYK-132-5J
11
160
280
HYK-160-1J
HYK-160-2J
HYK-160-3J
HYK-160-4J
HYK-160-5J
12
200
348
HYK-200-1J
HYK-200-2J
HYK-200-3J
HYK-200-4J
HYK-200-5J

自耦降壓啟動參數表
序號
功率
電流
一控一
一控二(一用一備)
一控三(二用一備)
一控四(三用一備)
一控五(四用一備)
kW
A
型號
型號
型號
型號
型號
1
15
30
HYK-15-1B
HYK-15-2B
HYK-15-3B
HYK-15-4B
HYK-15-5B
2
22
44
HYK-22-1B
HYK-22-2B
HYK-22-3B
HYK-22-4B
HYK-22-5B
3
30
60
HYK-30-1B
HYK-30-2B
HYK-30-3B
HYK-30-4B
HYK-30-5B
4
37
68
HYK-37-1B
HYK-37-2B
HYK-37-3B
HYK-37-4B
HYK-37-5B
5
45
82
HYK-45-1B
HYK-45-2B
HYK-45-3B
HYK-45-4B
HYK-45-5B
6
55
100
HYK-55-1B
HYK-55-2B
HYK-55-3B
HYK-55-4B
HYK-55-5B
7
75
194
HYK-75-1B
HYK-75-2B
HYK-75-3B
HYK-75-4B
HYK-75-5B
8
90
160
HYK-90-1B
HYK-90-2B
HYK-90-3B
HYK-90-4B
HYK-90-5B
9
110
195
HYK-110-1B
HYK-110-2B
HYK-110-3B
HYK-110-4B
HYK-110-5B
10
132
233
HYK-132-1B
HYK-132-2B
HYK-132-3B
HYK-132-4B
HYK-132-5B
11
160
280
HYK-160-1B
HYK-160-2B
HYK-160-3B
HYK-160-4B
HYK-160-5B
12
200
348
HYK-200-1B
HYK-200-2B
HYK-200-3B
HYK-200-4B
HYK-200-5B

軟啟動參數表
序號
功率
電流
一控一
一控二(一用一備)
一控三(二用一備)
一控四(三用一備)
一控五(四用一備)
kW
A
型號
型號
型號
型號
型號
1
15
30
HYK-15-1Z
HYK-15-2Z
HYK-15-3Z
HYK-15-4Z
HYK-15-5Z
2
22
44
HYK-22-1Z
HYK-22-2Z
HYK-22-3Z
HYK-22-4Z
HYK-22-5Z
3
30
60
HYK-30-1Z
HYK-30-2Z
HYK-30-3Z
HYK-30-4Z
HYK-30-5Z
4
37
68
HYK-37-1Z
HYK-37-2Z
HYK-37-3Z
HYK-37-4Z
HYK-37-5Z
5
45
82
HYK-45-1Z
HYK-45-2Z
HYK-45-3Z
HYK-45-4Z
HYK-45-5Z
6
55
100
HYK-55-1Z
HYK-55-2Z
HYK-55-3Z
HYK-55-4Z
HYK-55-5Z
7
75
194
HYK-75-1Z
HYK-75-2Z
HYK-75-3Z
HYK-75-4Z
HYK-75-5Z
8
90
160
HYK-90-1Z
HYK-90-2Z
HYK-90-3Z
HYK-90-4Z
HYK-90-5Z
9
110
195
HYK-110-1Z
HYK-110-2Z
HYK-110-3Z
HYK-110-4Z
HYK-110-5Z
10
132
233
HYK-132-1Z
HYK-132-2Z
HYK-132-3Z
HYK-132-4Z
HYK-132-5Z
11
160
280
HYK-160-1Z
HYK-160-2Z
HYK-160-3Z
HYK-160-4Z
HYK-160-5Z
12
200
348
HYK-200-1Z
HYK-200-2Z
HYK-200-3Z
HYK-200-4Z
HYK-200-5Z







故障原因及排除方法

故障原因
故障現象
原因分析
處理方法
不能正常工作
不能開啟電機
1、三相電源進線沒電或缺相
2、控制電路熔斷器熔斷
3、控制電路接觸器損壞
1、檢查三相進線
2、檢查熔斷器
3、更換接觸器
漏水
漏水燈亮
1、泵體泄漏
2、BD控制線路板元件損壞
3、控制電路電源變壓器損壞
1、修泵
2、仔細檢查線路板
3、檢查電源變壓器變壓器初級380V次級12V
過載
過載燈亮
1、電機過載
2、葉輪被雜物卡住
3、熱斷電器參數整定不準確
1、檢查電機
2、清洗泵體流道
3、重新整定熱繼電路參數
超溫
超溫燈亮
水池缺水 調整池球位置
液位自動控制不工作
手動工作正常自動不工作
浮球故障 更換浮球
自耦減壓工作不正常
自耦減壓能啟動,
但不能轉換到全壓運行
且啟動時間較長,
延時切斷減壓電源 (保護電路工作)
1、電流~時間轉換繼電器故障
2、轉換電路中間繼電器線圈損壞
3、接觸器損壞
4、時間繼電器線圈損壞
仔細檢查,更換
自耦減壓不工作
不能啟動電機
1、JD1-A線圈損壞
2、時間繼電器損壞
仔細檢查,更換
備用泵不能自動投入
1、潛污泵主用泵損壞,
     備用泵不能自動投入
2、主用泵損壞,
     備用泵不能自動切入工作
1、備用泵控制浮球損壞
2、故障時間繼電器(AH3-3-10S)
1、更換浮球
2、更換時間繼電器
Y-△降壓不工作
1、能啟動電機,
     但不能轉換到全壓工作
2、不能啟動電機
1、轉換時間繼電器損壞
2、接觸器IXC損壞
1、仔細檢查,更換
2、仔細檢查,更換
