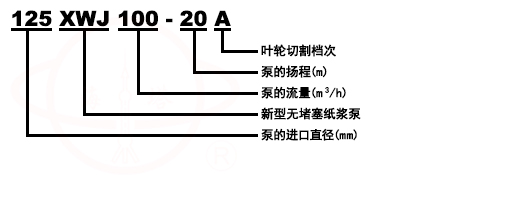

型號意義
產品簡介
XWJ無堵塞紙漿泵是一種新型、節能型紙漿泵,經實際使用,具有高效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面:采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精度軸承(D級精度)及優質軸材料等.
結構說明
1.XWJ無堵塞紙漿泵為單級單吸懸臂式結構,主要φ泵體、葉輪、泵蓋、耐磨板及懸架部件組成
2.從電機端看,電機為順時針方向旋轉,且泵為軸向吸入,徑向(φ間)排出
3.泵為后開門結構,維修時可不必拆卸進出管路
4.泵軸由兩個高精度滾動軸承支承,采用稀油潤滑(20撐機油)
5.軸封采用機械密封或填料兩種型式
6.耐磨板與葉輪前側間隙可通過調節螺桿進行調節,以保持葉輪連續運行的高效性
7.泵和電機由柱銷聯軸器直聯傳動。
該泵的各過流部件材質為HT200、QT450-10、ZG35或ZG1Cr18Ni9Ti,軸材質為40Cr或3Cr13。
產品用途
XWJ無堵塞紙漿泵可廣泛用于輕工、造紙行業中溫度低于110℃,濃度低于6%漿料的輸送,同時也可用于工業和城市給水、排水等場合

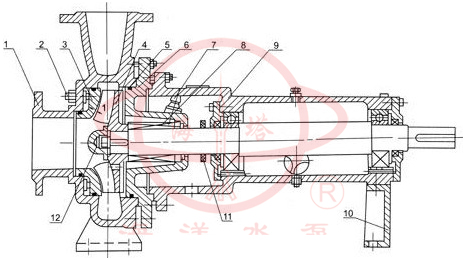

結構示意圖
1 |
泵體 |
7 |
軟管接頭 |
|
2 |
調節螺桿 |
8 |
填料或機械密封 |
|
3 |
耐磨板 |
9 |
縣架部件 |
|
4 |
葉輪 |
10 |
支架 |
|
5 |
O形圈 |
11 |
擋水圈 |
|
6 |
泵蓋 |
12 |
葉輪螺母 |

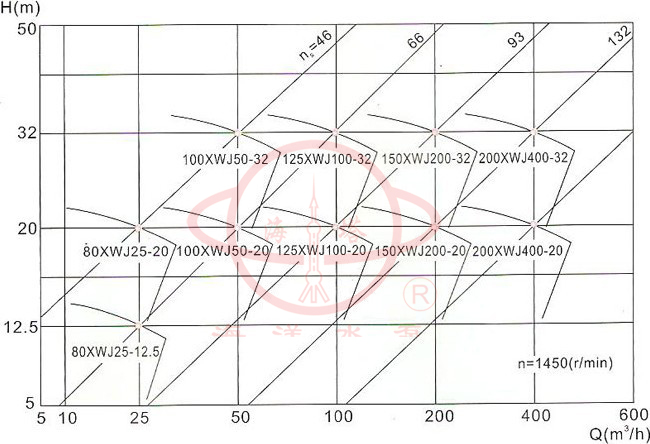

性能參數
泵型號 |
流量 (m3/h) |
揚程 (m) |
轉速 (r/min) |
配套電機型號及功率 (KW) |
80XWJ25-12.5 |
25 |
12.5 |
1450 |
Y100L1-4/2.2 |
80XWJ25-12.5A |
20 |
10 |
1450 |
Y90l-4/1.5 |
80XWJ25-20 |
25 |
20 |
1450 |
Y100L2-4/3 |
80XWJ25-20A |
20 |
16 |
1450 |
Y100L-4/2.2 |
100XWJ50-20 |
50 |
20 |
1450 |
Y132S-4/5.5 |
100XWJ50-20A |
45 |
18 |
1450 |
Y112M-4/4 |
100XWJ50-20B |
40 |
16 |
1450 |
Y112M-4/4 |
100XWJ50-32 |
50 |
32 |
1450 |
Y160M-4/11 |
100XWJ50-32A |
40 |
26 |
1450 |
Y132S-4/5.5 |
125XWJ100-20 |
100 |
20 |
1450 |
Y160M-4/11 |
125XWJ100-20A |
90 |
18 |
1450 |
Y132S-4/7.5 |
125XWJ100-20B |
80 |
16 |
1450 |
Y132S-4/7.5 |
125XWJ100-32 |
100 |
32 |
1450 |
Y160M-4/15 |
125XWJ100-32A |
90 |
28 |
1450 |
Y160M-4/11 |
125XWJ100-32B |
80 |
26 |
1450 |
Y160M-4/11 |
150XWJ200-20 |
200 |
20 |
1450 |
Y180M-4/18.5 |
150XWJ200-20A |
180 |
18 |
1450 |
Y160M-4/15 |
150XWJ200-20B |
160 |
16 |
1450 |
Y160M-4/11 |
150XWJ200-32 |
200 |
32 |
1450 |
Y200L-4/30 |
150XWJ200-32A |
187 |
28 |
1450 |
Y180M-4/22 |
150XWJ200-32B |
170 |
24 |
1450 |
Y180M-4/18.5 |
200XWJ400-20 |
400 |
20 |
1450 |
Y225S-4/37 |
200XWJ400-20A |
380 |
18 |
1450 |
Y200L-4/30 |
200XWJ400-20B |
340 |
15 |
1450 |
Y180L-4/22 |
200XWJ400-32 |
400 |
32 |
1450 |
Y250M-4/55 |
200XWJ400-32A |
375 |
28 |
1450 |
Y225M-4/45 |
200XWJ400-32B |
340 |
24 |
1450 |
Y225S-4/37 |
注:實驗介質為常溫下的清水 |
型諳圖
使用說明
1、泵起動前,應按以下要求進行檢;
1.1、各螺栓是否己緊固;軸承室內是否已注入稀油(油位高為油標中心處)
1.2、聯軸器同軸度是否小于等于小Φ0.3mm,同時用手轉動聯軸器應感覺輕松均勻
1.3、電機轉向是否正確
1.4、進口閥門是否全開
1.5、出口閥門是否關閉
1.6、密封水閥門是否開啟;密封水壓力要求:工作壓力加上(0.3~0.5)kgf/c
2、啟動電機至額定轉速后,緩慢打開出口閥門至額定工況要求(以電機運行電流為額定值的80%。為宜)。
3、泵在運行過程中,應注意泵的運轉穩定性及密封水的冷卻、沖洗情況。
4、當泵運行一段時間或揚程有所下降時,應注意調整葉輪前側間隙,調節方法如下: 先松開各緊固螺母,將方頭調節螺桿(見結構圖)按逆時針轉動至耐磨板與葉輪前側相碰為止,然后 再按順時針將方頭調節螺桿退回至1/2圈〈此時其間隙為0.8~1mm),然后擰緊各螺母。
5、泵停止運轉時,應先關閉出口閥門,然后再關閉電機電源等。
6、當泵需停用一段時間時,應排盡泵內積液,以便下次使用。

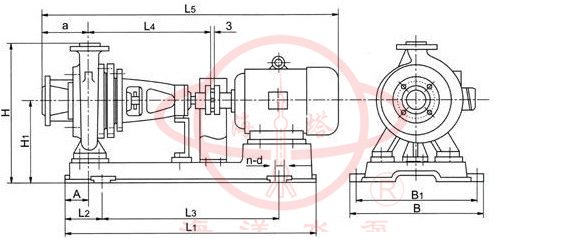

安裝尺寸圖
