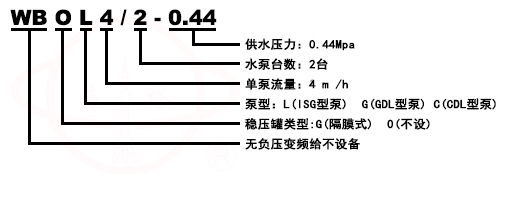

型號意義

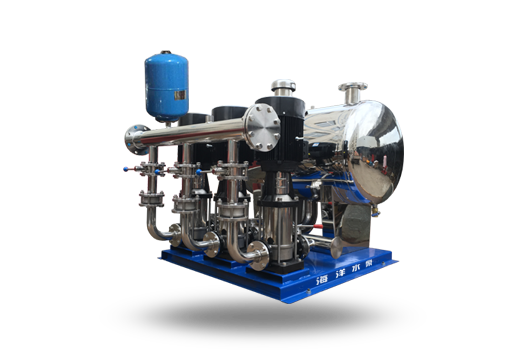

產品簡介
水是人類的生命的源泉,人類生存不可一日無水。
隨著我國城鎮化水平面的不斷提高,城市人口急劇增加,城市居民住宅的不斷擴建與改造,住宅樓層不斷加高,城市面積不斷擴大,原有市政管網的壓力日顯不足,大部分地區普遍存在著用水高峰期高層供水壓力過低,高層用用戶用水困難。所以大部分建筑增設二次加壓設備,修建蓄水池和高位水箱,能過水泵二次加壓供水,但這種傳統二次加壓設備存在投資大、水源容易受二次污染等許多缺點。
我公司開發生產的WB型無負壓給水設備是可以串接在市區政管網上給用戶進行二次加壓的一種給水設備不需要建造蓄水池、高位水箱、,直接串接在市政管網上,設備正常運行時不會對市政管網形成負壓(吸水),完全符合我國《城市供水條例》的要求,可以充分利用市政管網原有壓力,采用變頻調速給水方式節能效果極其顯著。推向市場以后深受方大用戶的青睞。
設備特點
1、無需設置蓄水池和高位水箱
無負壓給水設備直接串接市政管網,不需建造蓄水池和高位水箱,節省工程投資,減少建筑面積的占用。
當市政管網供水量足夠時,無負壓穩流罐體積較小,整套設備占地很小,設備安裝只需接通進出水管道即可,極為方便。
2、無水源的二次污染
無負壓穩流罐及整套設備管路均為密閉式,從市政管網一直到用戶水龍頭,均不會受到空氣中的雜物和污物的二次污染,無負壓穩流源流罐過流部分均采用食品容器內壁涂料防腐處理,涂料和無負壓給水設備整機均符合相關食品衛生標準。
3、節能效果顯著
傳統的二次加壓供水方式采用蓄水池和高位水箱,市政管網供水壓力放入蓄水池時能量損失殆盡,能源浪費嚴重。
采用無負壓穩流罐后,市政管網供水壓力直接疊加在給水泵進口,水泵只需補充市政管網壓力不足部分,整機節能效果顯著。
4、無需設置穩壓泵和大體積氣壓罐
一般給水設備為了保證用戶晚間小流量用水量或零流量進管網的泄漏時避免頻繁啟動給水泵,均設有流量較小的穩壓泵和大容積WXQ隔膜氣壓罐,既增加了給水設備的一次性投資,也增加了設備的運營費用(晚間穩壓泵的運行電耗)。
晚間等用水低峰期時,市政管網的供水壓力和供水量基本都能滿足用戶的要求,采用WB型無負壓給水設備后,市政管網的原有壓力被充分利用,市政管網的水直接供給用戶使用,WB型無負壓給水設備無需設備穩壓泵和大容積WXQ隔膜氣壓罐,投資節省,且顯著提高WB型無負壓給水設備運行時的節能效果。
工作環境
1、電源電壓波動≤±10%;
2、周圍環境溫度:-10℃—+40℃(不凍結);
3、空氣相對濕度:20%—90%(無凝露);
4、海拔高度:≤1000m;
5、無導電塵埃及能腐蝕金屬和破壞絕緣的氣體的場所;
6、無爆炸危險的場所;
7、震動:<5.9m/s2(0.6G),傾斜度:≤5度的場所;
8、有防雨防震設備和無水蒸汽的場所;
工作原理
WB型無負壓給水設備正常投入使用時,市政管網的水進入無負壓穩流罐,罐內的空氣從排氣閥大量排出。當空氣排完時,閥內浮球被除水浮起,傳動塞頭至關閉位置,慢慢關閉排氣口,停止排氣,防止出水,當穩流罐內水流正常輸送時,如有少量空氣聚集在閥內到相當程度,閥內水位下降,浮球隨之下降,此時空氣則由排氣孔排出。
WB型無負壓給水設備正常運行過程中,當市政管網供水量不足時,市政進水管管內水流空時,或穩流罐內水壓低于大氣壓時,穩流罐內水位下降,浮球隨之下降,帶動塞頭開啟,吸入空氣,使穩流罐內保持大氣壓力,不至對市政管網產生負壓。
當市政管網中壓力低于用戶所需的設定壓力時,水泵變頻調速運行,保證用戶管網壓力符合用戶用水的要求。市政管網水壓越高。水泵的轉速越低,市政管網水壓越低,水泵的轉速越高。當市政管網供水壓力達到用戶要求時,WB型無負壓給水設備自動停止工作,市政管網的水通過旁通管直接供給用戶使用。
當市政管網停水時,穩流罐內水位逐漸下降,當降至低水位時,穩流罐上的液位計發出停機信號,WB型無負壓給水設備自動停止運行并顯示缺水保護信號。
當電網停電時,WB型無負壓給水設備停機,市政管網的水直接從WB型無負壓給水設備旁通管供應到用戶。
技術參數
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
1 |
WBOC2/2-0.30 |
4 |
30 |
CDL2-40 |
0.55 |
WLG600-1000 |
0.25 |
HYB-0.55-2 |
2 |
WBOC2/2-0.37 |
4 |
37 |
CDL2-50 |
0.55 |
WLG600-1000 |
0.25 |
HYB-0.55-2 |
3 |
WBOC2/2-0.45 |
4 |
45 |
CDL2-60 |
0.75 |
WLG600-1000 |
0.25 |
HYB-0.75-2 |
4 |
WBOC2/2-0.52 |
4 |
52 |
CDL2-70 |
0.75 |
WLG600-1000 |
0.25 |
HYB-0.75-2 |
5 |
WBOC2/2-0.67 |
4 |
67 |
CDL2-90 |
1.1 |
WLG600-1000 |
0.25 |
HYB-1.1-2 |
6 |
WBOC2/2-0.82 |
4 |
82 |
CDL2-110 |
1.1 |
WLG600-1000 |
0.25 |
HYB-1.1-2 |
7 |
WBOC2/2-1.12 |
4 |
112 |
CDL2-150 |
1.5 |
WLG600-1000 |
0.25 |
HYB-1.5-2 |
8 |
WBOC2/2-1.35 |
4 |
135 |
CDL2-180 |
2.2 |
WLG600-1000 |
0.25 |
HYB-2.2-2 |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
9 |
WBOC4/2-0.32 |
8 |
32 |
CDL4-40 |
0.75 |
WLG600-1000 |
0.25 |
HYB-0.75-2 |
10 |
WBOC4/2-0.40 |
8 |
40 |
CDL4-50 |
1.1 |
WLG600-1000 |
0.25 |
HYB-1.1-2 |
11 |
WBOC4/2-0.48 |
8 |
48 |
CDL4-60 |
1.1 |
WLG600-1000 |
0.25 |
HYB-1.1-2 |
12 |
WBOC4/2-0.64 |
8 |
64 |
CDL4-80 |
1.5 |
WLG600-1000 |
0.25 |
HYB-1.5-2 |
13 |
WBOC4/2-0.80 |
8 |
80 |
CDL4-100 |
2.2 |
WLG600-1000 |
0.25 |
HYB-2.2-2 |
14 |
WBOC4/2-0.96 |
8 |
96 |
CDL4-120 |
2.2 |
WLG600-1000 |
0.25 |
HYB-2.2-2 |
15 |
WBOC4/2-1.28 |
8 |
128 |
CDL4-160 |
3 |
WLG600-1000 |
0.25 |
HYB-3-2 |
16 |
WBOC4/2-1.52 |
8 |
152 |
CDL4-190 |
4 |
WLG600-1000 |
0.25 |
HYB-4-2 |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
17 |
WBOC8/2-0.36 |
16 |
36 |
CDL8-40 |
1.5 |
WLG800-1300 |
0.58 |
HYB-1.5-2 |
18 |
WBOC8/2-0.45 |
16 |
45 |
CDL8-50 |
2.2 |
WLG800-1300 |
0.58 |
HYB-2.2-2 |
19 |
WBOC8/2-0.54 |
16 |
54 |
CDL8-60 |
2.2 |
WLG800-1300 |
0.58 |
HYB-2.2-2 |
20 |
WBOC8/2-0.72 |
16 |
72 |
CDL8-80 |
3 |
WLG800-1300 |
0.58 |
HYB-3-2 |
21 |
WBOC8/2-0.90 |
16 |
90 |
CDL8-100 |
4 |
WLG800-1300 |
0.58 |
HYB-4-2 |
22 |
WBOC8/2-1.08 |
16 |
108 |
CDL8-120 |
4 |
WLG800-1300 |
0.58 |
HYB-4-2 |
23 |
WBOC8/2-1.26 |
16 |
126 |
CDL8-140 |
5.5 |
WLG800-1300 |
0.58 |
HYB-5.5-2 |
24 |
WBOC8/2-1.44 |
16 |
144 |
CDL8-160 |
5.5 |
WLG800-1300 |
0.58 |
HYB-5.5-2 |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
25 |
WBOC16/2-0.36 |
32 |
36 |
CDL16-30 |
3 |
WLG1000-1600 |
1.1 |
HYB-3-2 |
26 |
WBOC16/2-0.48 |
32 |
48 |
CDL16-40 |
4 |
WLG1000-1600 |
1.1 |
HYB-4-2 |
27 |
WBOC16/2-0.60 |
32 |
60 |
CDL16-50 |
5.5 |
WLG1000-1600 |
1.1 |
HYB-5.5-2 |
28 |
WBOC16/2-0.72 |
32 |
72 |
CDL16-60 |
5.5 |
WLG1000-1600 |
1.1 |
HYB-5.5-2 |
29 |
WBOC16/2-0.84 |
32 |
84 |
CDL16-70 |
7.5 |
WLG1000-1600 |
1.1 |
HYB-7.5-2 |
30 |
WBOC16/2-0.96 |
32 |
96 |
CDL16-80 |
7.5 |
WLG1000-1600 |
1.1 |
HYB-7.5-2 |
31 |
WBOC16/2-1.20 |
32 |
120 |
CDL16-100 |
11 |
WLG1000-1600 |
1.1 |
HYB-11-2 |
32 |
WBOC16/2-1.44 |
32 |
144 |
CDL16-120 |
11 |
WLG1000-1600 |
1.1 |
HYB-11-2 |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
33 |
WBOG2/3-0.36 |
6 |
36 |
25GDL2-12×3
|
1.1 |
WLG600-1000 |
0.25 |
HYB-1.1-3V |
34 |
WBOG2/3-0.48 |
6 |
48 |
25GDL2-12×4 |
1.1 |
WLG600-1000 |
0.25 |
HYB-1.1-3V |
35 |
WBOG2/3-0.60 |
6 |
60 |
25GDL2-12×5 |
1.5 |
WLG600-1000 |
0.25 |
HYB-1.5-3V |
36 |
WBOG2/3-0.72 |
6 |
72 |
25GDL2-12×6 |
1.5 |
WLG600-1000 |
0.25 |
HYB-1.5-3V |
37 |
WBOG2/3-0.84 |
6 |
84 |
25GDL2-12×7 |
2.2 |
WLG600-1000 |
0.25 |
HYB-2.2-3V |
38 |
WBOG2/3-0.96 |
6 |
96 |
25GDL2-12×8 |
2.2 |
WLG600-1000 |
0.25 |
HYB-2.2-3V |
39 |
WBOG2/3-1.08 |
6 |
108 |
25GDL2-12×9 |
2.2 |
WLG600-1000 |
0.25 |
HYB-2.2-3V |
40 |
WBOG2/3-1.20 |
6 |
120 |
25GDL2-12×10 |
3 |
WLG600-1000 |
0.25 |
HYB-3-3V |
41 |
WBOG2/3-1.32 |
6 |
132 |
25GDL2-12×11 |
3 |
WLG600-1000 |
0.25 |
HYB-3-3V |
42 |
WBOG2/3-1.44 |
6 |
144 |
25GDL2-12×12 |
3 |
WLG600-1000 |
0.25 |
HYB-3-3V |
43 |
WBOG2/3-1.56 |
6 |
156 |
25GDL2-12×13 |
4 |
WLG600-1000 |
0.25 |
HYB-4-3V |
44 |
WBOG2/3-1.68 |
6 |
168 |
25GDL2-12×14 |
4 |
WLG600-1000 |
0.25 |
HYB-4-3V |
45 |
WBOG2/3-1.80 |
6 |
180 |
25GDL2-12×15 |
4 |
WLG600-1000 |
0.25 |
HYB-4-3V |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
46 |
WBOG4/3-0.33 |
12 |
33 |
25GDL4-11×3 |
1.1 |
WLG600-1000 |
0.25 |
HYB-1.1-3V |
47 |
WBOG4/3-0.44 |
12 |
44 |
25GDL4-11×4 |
1.5 |
WLG600-1000 |
0.25 |
HYB-1.5-3V |
48 |
WBOG4/3-0.55 |
12 |
55 |
25GDL4-11×5 |
2.2 |
WLG600-1000 |
0.25 |
HYB-2.2-3V |
49 |
WBOG4/3-0.66 |
12 |
66 |
25GDL4-11×6 |
2.2 |
WLG600-1000 |
0.25 |
HYB-2.2-3V |
50 |
WBOG4/3-0.77 |
12 |
77 |
25GDL4-11×7 |
3 |
WLG600-1000 |
0.25 |
HYB-3-3V |
51 |
WBOG4/3-0.88 |
12 |
88 |
25GDL4-11×8 |
3 |
WLG600-1000 |
0.25 |
HYB-3-3V |
52 |
WBOG4/3-0.99 |
12 |
99 |
25GDL4-11×9 |
3 |
WLG600-1000 |
0.25 |
HYB-4-3V |
53 |
WBOG4/3-1.10 |
12 |
110 |
25GDL4-11×10 |
4 |
WLG600-1000 |
0.25 |
HYB-4-3V |
54 |
WBOG4/3-1.21 |
12 |
121 |
25GDL4-11×11 |
4 |
WLG600-1000 |
0.25 |
HYB-4-3V |
55 |
WBOG4/3-1.32 |
12 |
132 |
25GDL4-11×12 |
4 |
WLG600-1000 |
0.25 |
HYB-4-3V |
56 |
WBOG4/3-1.43 |
12 |
143 |
25GDL4-11×13 |
4 |
WLG600-1000 |
0.25 |
HYB-4-3V |
57 |
WBOG4/3-1.54 |
12 |
154 |
25GDL4-11×14 |
5.5 |
WLG600-1000 |
0.25 |
HYB-5.5-3V |
58 |
WBOG4/3-1.65 |
12 |
165 |
25GDL4-11×15 |
5.5 |
WLG600-1000 |
0.25 |
HYB-5.5-3Vn |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
59 |
WBOG6/3-0.36 |
18 |
36 |
40GDL6-12×3 |
1.5 |
WLG800-1300 |
0.58 |
HYB-1.5-3V |
60 |
WBOG6/3-0.48 |
18 |
48 |
40GDL6-12×4 |
2.2 |
WLG800-1300 |
0.58 |
HYB-2.2-3V |
61 |
WBOG6/3-0.60 |
18 |
60 |
40GDL6-12×5 |
2.2 |
WLG800-1300 |
0.58 |
HYB-2.2-3V |
62 |
WBOG6/3-0.72 |
18 |
72 |
40GDL6-12×6 |
3 |
WLG800-1300 |
0.58 |
HYB-3-3V |
63 |
WBOG6/3-0.84 |
18 |
84 |
40GDL6-12×7 |
3 |
WLG800-1300 |
0.58 |
HYB-3-3V |
64 |
WBOG6/3-0.96 |
18 |
96 |
40GDL6-12×8 |
4 |
WLG800-1300 |
0.58 |
HYB-4-3V |
65 |
WBOG6/3-1.08 |
18 |
108 |
40GDL6-12×9 |
4 |
WLG800-1300 |
0.58 |
HYB-4-3V |
66 |
WBOG6/3-1.20 |
18 |
120 |
40GDL6-12×10 |
4 |
WLG800-1300 |
0.58 |
HYB-4-3V |
67 |
WBOG6/3-1.32 |
18 |
132 |
40GDL6-12×11 |
5.5 |
WLG800-1300 |
0.58 |
HYB-5.5-3V |
68 |
WBOG6/3-1.44 |
18 |
144 |
40GDL6-12×12 |
5.5 |
WLG800-1300 |
0.58 |
HYB-5.5-3V |
69 |
WBOG6/3-1.56 |
18 |
156 |
40GDL6-12×13 |
7.5 |
WLG800-1300 |
0.58 |
HYB-7.5-3V |
70 |
WBOG6/3-1.68 |
18 |
168 |
40GDL6-12×14 |
7.5 |
WLG800-1300 |
0.58 |
HYB-7.5-3V |
71 |
WBOG6/3-1.80 |
18 |
180 |
40GDL6-12×15 |
7.5 |
WLG800-1300 |
0.58 |
HYB-7.5-3V |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
72 |
WBOG12/3-0.30 |
36 |
30 |
50GDL12-15×2 |
2.2 |
WLG1000-1600 |
1.1 |
HYB-2.2-3V |
73 |
WBOG12/3-0.45 |
36 |
45 |
50GDL12-15×3 |
3 |
WLG1000-1600 |
1.1 |
HYB-3-3V |
74 |
WBOG12/3-0.60 |
36 |
60 |
50GDL12-15×4 |
4 |
WLG1000-1600 |
1.1 |
HYB-4-3V |
75 |
WBOG12/3-0.75 |
36 |
75 |
50GDL12-15×5 |
5.5 |
WLG1000-1600 |
1.1 |
HYB-5.5-3V |
76 |
WBOG12/3-0.90 |
36 |
90 |
50GDL12-15×6 |
5.5 |
WLG1000-1600 |
1.1 |
HYB-5.5-3V |
77 |
WBOG12/3-1.05 |
36 |
105 |
50GDL12-15×7 |
7.5 |
WLG1000-1600 |
1.1 |
HYB-7.5-3V |
78 |
WBOG12/3-1.20 |
36 |
120 |
50GDL12-15×8 |
7.5 |
WLG1000-1600 |
1.1 |
HYB-7.5-3V |
79 |
WBOG12/3-1.35 |
36 |
135 |
50GDL12-15×9 |
11 |
WLG1000-1600 |
1.1 |
HYB-11-3V |
80 |
WBOG12/3-1.50 |
36 |
150 |
50GDL12-15×10 |
11 |
WLG1000-1600 |
1.1 |
HYB-11-3V |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
81 |
WBOG18/3-0.30 |
54 |
30 |
50GDL18-15×2 |
3 |
WLG1200-2000 |
2.0 |
HYB-3-3V |
82 |
WBOG18/3-0.45 |
54 |
45 |
50GDL18-15×3 |
4 |
WLG1200-2000 |
2.0 |
HYB-4-3V |
83 |
WBOG18/3-0.60 |
54 |
60 |
50GDL18-15×4 |
5.5 |
WLG1200-2000 |
2.0 |
HYB-5.5-3V |
84 |
WBOG18/3-0.75 |
54 |
75 |
50GDL18-15×5 |
7.5 |
WLG1200-2000 |
2.0 |
HYB-7.5-3V |
85 |
WBOG18/3-0.90 |
54 |
90 |
50GDL18-15×6 |
7.5 |
WLG1200-2000 |
2.0 |
HYB-7.5-3V |
86 |
WBOG18/3-1.05 |
54 |
105 |
50GDL18-15×7 |
11 |
WLG1200-2000 |
2.0 |
HYB-11-3V |
87 |
WBOG18/3-1.20 |
54 |
120 |
50GDL18-15×8 |
11 |
WLG1200-2000 |
2.0 |
HYB-11-3V |
88 |
WBOG18/3-1.35 |
54 |
135 |
50GDL18-15×9 |
15 |
WLG1200-2000 |
2.0 |
HYB-15-3V |
89 |
WBOG18/3-1.50 |
54 |
150 |
50GDL18-15×10 |
15 |
WLG1200-2000 |
2.0 |
HYB-15-3V |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
90 |
WBOG24/3-0.24 |
72 |
24 |
65GDL24-12×2 |
3 |
WLG1200-2000 |
2.0 |
HYB-3-3V |
91 |
WBOG24/3-0.36 |
72 |
36 |
65GDL24-12×3 |
4 |
WLG1200-2000 |
2.0 |
HYB-4-3V |
92 |
WBOG24/3-0.48 |
72 |
48 |
65GDL24-12×4 |
5.5 |
WLG1200-2000 |
2.0 |
HYB-5.5-3V |
93 |
WBOG24/3-0.60 |
72 |
60 |
65GDL24-12×5 |
7.5 |
WLG1200-2000 |
2.0 |
HYB-7.5-3V |
94 |
WBOG24/3-0.72 |
72 |
72 |
65GDL24-12×6 |
7.5 |
WLG1200-2000 |
2.0 |
HYB-7.5-3V |
95 |
WBOG24/3-0.84 |
72 |
84 |
65GDL24-12×7 |
11 |
WLG1200-2000 |
2.0 |
HYB-11-3V |
96 |
WBOG24/3-0.96 |
72 |
96 |
65GDL24-12×8 |
11 |
WLG1200-2000 |
2.0 |
HYB-11-3V |
97 |
WBOG24/3-1.08 |
72 |
108 |
65GDL24-12×9 |
15 |
WLG1200-2000 |
2.0 |
HYB-15-3V |
98 |
WBOG24/3-1.20 |
72 |
120 |
65GDL24-12×10 |
15 |
WLG1200-2000 |
2.0 |
HYB-15-3V |
99 |
WBOG24/3-1.32 |
72 |
132 |
65GDL24-12×11 |
15 |
WLG1200-2000 |
2.0 |
HYB-15-3V |
100 |
WBOG24/3-1.44 |
72 |
144 |
65GDL24-12×12 |
18.5 |
WLG1200-2000 |
2.0 |
HYB-18.5-3V |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
101 |
WBOG36/3-0.24 |
108 |
24 |
80GDL36-12×2 |
4 |
WLG1400-2500 |
3.5 |
HYB-4-3V |
102 |
WBOG36/3-0.36 |
108 |
36 |
80GDL36-12×3 |
5.5 |
WLG1400-2500 |
3.5 |
HYB-5.5-3V |
103 |
WBOG36/3-0.48 |
108 |
48 |
80GDL36-12×4 |
7.5 |
WLG1400-2500 |
3.5 |
HYB-7.5-3V |
104 |
WBOG36/3-0.60 |
108 |
60 |
80GDL36-12×5 |
11 |
WLG1400-2500 |
3.5 |
HYB-11-3V |
105 |
WBOG36/3-0.72 |
108 |
72 |
80GDL36-12×6 |
11 |
WLG1400-2500 |
3.5 |
HYB-11-3V |
106 |
WBOG36/3-0.84 |
108 |
84 |
80GDL36-12×7 |
15 |
WLG1400-2500 |
3.5 |
HYB-15-3V |
107 |
WBOG36/3-0.96 |
108 |
96 |
80GDL36-12×8 |
15 |
WLG1400-2500 |
3.5 |
HYB-15-3V |
108 |
WBOG36/3-1.08 |
108 |
108 |
80GDL36-12×9 |
18.5 |
WLG1400-2500 |
3.5 |
HYB-18.5-3V |
109 |
WBOG36/3-1.20 |
108 |
120 |
80GDL36-12×10 |
18.5 |
WLG1400-2500 |
3.5 |
HYB-18.5-3V |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
110 |
WBOG54/3-0.28 |
162 |
28 |
80GDL54-14×2 |
7.5 |
WLG1400-2500 |
3.5 |
HYB-7.5-3V |
111 |
WBOG54/3-0.42 |
162 |
42 |
80GDL54-14×3 |
11 |
WLG1400-2500 |
3.5 |
HYB-11-3V |
112 |
WBOG54/3-0.56 |
162 |
56 |
80GDL54-14×4 |
15 |
WLG1400-2500 |
3.5 |
HYB-15-3V |
113 |
WBOG54/3-0.70 |
162 |
70 |
80GDL54-14×5 |
18.5 |
WLG1400-2500 |
3.5 |
HYB-18.5-3V |
114 |
WBOG54/3-0.84 |
162 |
84 |
80GDL54-14×6 |
18.5 |
WLG1400-2500 |
3.5 |
HYB-18.5-3V |
115 |
WBOG54/3-0.98 |
162 |
98 |
80GDL54-14×7 |
22 |
WLG1400-2500 |
3.5 |
HYB-22-3V |
116 |
WBOG54/3-1.12 |
162 |
112 |
80GDL54-14×8 |
30 |
WLG1400-2500 |
3.5 |
HYB-30-3V |
117 |
WBOG54/3-1.26 |
162 |
126 |
80GDL54-14×9 |
30 |
WLG1400-2500 |
3.5 |
HYB-30-3V |
118 |
WBOG54/3-1.40 |
162 |
140 |
80GDL54-14×10 |
37 |
WLG1400-2500 |
3.5 |
HYB-37-3V |
119 |
WBOG72/3-0.28 |
216 |
28 |
100GDL72-14×2 |
11 |
WLG1600-3300 |
6.0 |
HYB-11-3V |
120 |
WBOG72/3-0.42 |
216 |
42 |
100GDL72-14×3 |
15 |
WLG1600-3300 |
6.0 |
HYB-15-3V |
121 |
WBOG72/3-0.56 |
216 |
56 |
100GDL72-14×4 |
18.5 |
WLG1600-3300 |
6.0 |
HYB-18.5-3V |
122 |
WBOG72/3-0.70 |
216 |
70 |
100GDL72-14×5 |
22 |
WLG1600-3300 |
6.0 |
HYB-22-3V |
123 |
WBOG72/3-0.84 |
216 |
84 |
100GDL72-14×6 |
30 |
WLG1600-3300 |
6.0 |
HYB-30-3V |
124 |
WBOG72/3-0.98 |
216 |
98 |
100GDL72-14×7 |
30 |
WLG1600-3300 |
6.0 |
HYB-30-3V |
125 |
WBOG72/3-1.12 |
216 |
112 |
100GDL72-14×8 |
37 |
WLG1600-3300 |
6.0 |
HYB-37-3V |
126 |
WBOG72/3-1.26 |
216 |
126 |
100GDL72-14×9 |
37 |
WLG1600-3300 |
6.0 |
HYB-37-3V |
127 |
WBOG72/3-1.40 |
216 |
140 |
100GDL72-14×10
|
45 |
WLG1600-3300 |
6.0 |
HYB-45-3V |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
128 |
WBOG108/3-0.40
|
324 |
40 |
125GDL100-20×2
|
18.5 |
WLG1600-3300 |
6.0 |
HYB-18.5-3V |
129 |
WBOG108/3-0.60 |
324 |
60 |
125GDL100-20×3 |
30 |
WLG1600-3300 |
6.0 |
HYB-30-3V |
130 |
WBOG108/3-0.80 |
324 |
80 |
125GDL100-20×4 |
37 |
WLG1600-3300 |
6.0 |
HYB-37-3V |
131 |
WBOG108/3-1.00 |
324 |
100 |
125GDL100-20×5 |
45 |
WLG1600-3300 |
6.0 |
HYB-45-3V |
132 |
WBOG108/3-1.20 |
324 |
120 |
125GDL100-20×6 |
55 |
WLG1600-3300 |
6.0 |
HYB-55-3V |
133 |
WBOG108/3-1.40
|
324 |
140 |
125GDL100-20×7 |
75 |
WLG1600-3300 |
6.0 |
HYB-75-3V |
134 |
WBOG108/3-1.60 |
324 |
160 |
125GDL100-20×8 |
75 |
WLG1600-3300 |
6.0 |
HYB-75-3V |
135 |
WBOG108/3-1.80 |
324 |
180 |
125GDL100-20×9 |
90 |
WLG1600-3300 |
6.0 |
HYB-90-3V |
136 |
WBOG108/3-2.00 |
324 |
200 |
125GDL100-20×10
|
90 |
WLG1600-3300 |
6.0 |
HYB-90-3V |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
137 |
WBOG162/3-0.40 |
486 |
40 |
150GDL160-20×2
|
30 |
WLG2000-4000 |
11.5 |
HYB-30-3V |
138 |
WBOG162/3-0.60 |
486 |
60 |
150GDL160-20×3 |
37 |
WLG2000-4000 |
11.5 |
HYB-37-3V |
139 |
WBOG162/3-0.80 |
486 |
80 |
150GDL160-20×4 |
55 |
WLG2000-4000 |
11.5 |
HYB-55-3V |
140 |
WBOG162/3-1.00 |
486 |
100 |
150GDL160-20×5 |
75 |
WLG2000-4000 |
11.5 |
HYB-75-3V |
141 |
WBOG162/3-1.20 |
486 |
120 |
150GDL160-20×6 |
75 |
WLG2000-4000 |
11.5 |
HYB-75-3V |
142 |
WBOG162/3-1.40 |
486 |
140 |
150GDL160-20×7 |
90 |
WLG2000-4000 |
11.5 |
HYB-90-3V |
143 |
WBOG162/3-1.60 |
486 |
160 |
150GDL160-20×8 |
110 |
WLG2000-4000 |
11.5 |
HYB-110-3V |
144 |
WBOG162/3-1.80 |
486 |
180 |
150GDL160-20×9 |
110 |
WLG2000-4000 |
11.5 |
HYB-110-3V |
145 |
WBOG162/3-2.00 |
486 |
200 |
150GDL160-20×10 |
132 |
WLG2000-4000 |
11.5 |
HYB-132-3V |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
146 |
WBOL6.3/2-0.20 |
12.6 |
20 |
LS40-20/2/1.5 |
1.5 |
WLG600-1000 |
0.25 |
HYB-1.5-2 |
147 |
WBOL6.3/2-0.28 |
11.8 |
28 |
LS40-28/2/2.2 |
2.2 |
WLG600-1000 |
0.25 |
HYB-2.2-2 |
148 |
WBOL6.3/2-0.38 |
11 |
38 |
LS40-38/2/3 |
3 |
WLG600-1000 |
0.25 |
HYB-3-2 |
149 |
WBOL6.3/2-0.50 |
12.6 |
50 |
LS40-50/2/4 |
5.5 |
WLG600-1000 |
0.25 |
HYB-5.5-2 |
150 |
WBOL6.3/2-0.60 |
11 |
60 |
LS40-60/2/4 |
7.5 |
WLG600-1000 |
0.25 |
HYB-7.5-2 |
151 |
WBOL6.3/2-0.70 |
11.8 |
70 |
LS40-70/2/5.5 |
7.5 |
WLG600-1000 |
0.25 |
HYB-7.5-2 |
152 |
WBOL6.3/2-0.80 |
12.6 |
80 |
LS40-80/2/7.5 |
11 |
WLG600-1000 |
0.25 |
HYB-11-2 |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
153 |
WBOL12.5/2-0.125
|
25 |
12.5 |
LS50-12.5/2/1.1 |
1.1 |
WLG800-1300 |
0.58 |
HYB-1.1-2 |
154 |
WBOL12.5/2-0.20
|
25 |
20 |
LS50-20/2/1.5 |
1.5 |
WLG800-1300 |
0.58 |
HYB-1.5-2 |
155 |
WBOL11/2-0.28 |
22 |
28 |
LS50-28/2/2.2 |
2.2 |
WLG800-1300 |
0.58 |
HYB-2.2-2 |
156 |
WBOL10/2-0.35 |
20 |
35 |
LS50-35/2/3 |
3 |
WLG800-1300 |
0.58 |
HYB-3-2 |
157 |
WBOL12.5/2-0.5 |
25 |
50 |
LS50-50/2/5.5 |
5.5 |
WLG800-1300 |
0.58 |
HYB-5.5-2 |
158 |
WBOL10/2-0.6 |
20 |
60 |
LS50-60/2/7.5 |
7.5 |
WLG800-1300 |
0.58 |
HYB-7.5-2 |
159 |
WBOL11/2-0.7 |
22 |
70 |
LS50-70/2/7.5 |
7.5 |
WLG800-1300 |
0.58 |
HYB-7.5-2 |
160 |
WBOL12.5/2-0.8 |
25 |
80 |
LS50-80/2/11 |
11 |
WLG800-1300 |
0.58 |
HYB-11-2 |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
161 |
WBOL25/2-0.125
|
50 |
12.5 |
LS65-12.5/2/1.5 |
1.5 |
WLG1000-1600 |
1.1 |
HYB-1.5-2 |
162 |
WBOL23.4/2-0.28 |
46.8 |
28 |
LS65-28/2/4 |
4 |
WLG1000-1600 |
1.1 |
HYB-4-2 |
163 |
WBOL20/2-0.38 |
40 |
38 |
LS65-38/2/5.5 |
5.5 |
WLG1000-1600 |
1.1 |
HYB-5.5-2 |
164 |
WBOL25/2-0.50 |
50 |
50 |
LS65-50/2/7.5 |
7.5 |
WLG1000-1600 |
1.1 |
HYB-7.5-2 |
165 |
WBOL20/2-0.60 |
40 |
60 |
LS65-60/2/11 |
11 |
WLG1000-1600 |
1.1 |
HYB-11-2 |
166 |
WBOL23.4/2-0.70 |
46.8 |
70 |
LS65-70/2/11 |
11 |
WLG1000-1600 |
1.1 |
HYB-11-2 |
167 |
WBOL25/2-0.80 |
50 |
80 |
LS65-80/2/15 |
15 |
WLG1000-1600 |
1.1 |
HYB-15-2 |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
168 |
WBOL50/2-0.125 |
100 |
12.5 |
LS80-12.5/2/3 |
3 |
WLG1200-2000 |
2.0 |
HYB-3-2 |
169 |
WBOL46.8/2-0.28 |
93.6 |
28 |
LS80-28/2/7.5 |
7.5 | WLG1200-2000 |
2.0 |
HYB-7.5-2 |
170 |
WBOL42/2-0.38 |
84 |
38 |
LS80-38/2/7.5 |
7.5 |
WLG1200-2000 |
2.0 |
HYB-7.5-2 |
171 |
WBOL50/2-0.50 |
100 |
50 |
LS80-50/2/15 |
15 |
WLG1200-2000 |
2.0 |
HYB-15-2 |
172 |
WBOL43/2-0.60 |
86 |
60 |
LS80-60/2/15 |
15 |
WLG1200-2000 |
2.0 |
HYB-15-2 |
173 |
WBOL46.8/2-0.70 |
93.6 |
70 |
LS80-70/2/15 |
18.5 |
WLG1200-2000 |
2.0 |
HYB-18.5-2 |
174 |
WBOL50/2-0.80 |
100 |
80 |
LS80-80/2/22 |
22 |
WLG1200-2000 |
2.0 |
HYB-22-2 |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
175 |
WBOL100/2-0.125 |
200 |
12.5 |
LS100-12.5/2/5.5
|
5.5 |
WLG1400-2500 |
3.5 |
HYB-5.5-2 |
176 |
WBOL93/2-0.28 |
186 |
28 |
LS100-28/2/11 |
11 |
WLG1400-2500 |
3.5 |
HYB-11-2 |
177 |
WBOL86/2-0.38 |
172 |
38 |
LS100-38/2/15 |
15 |
WLG1400-2500 |
3.5 |
HYB-15-2 |
178 |
WBOL100/2-0.50 |
200 |
50 |
LS100-50/2/22 |
22 |
WLG1400-2500 |
3.5 |
HYB-22-2 |
179 |
WBOL86/2-0.60 |
172 |
60 |
LS100-60/2/30 |
30 |
WLG1400-2500 |
3.5 |
HYB-30-2 |
180 |
WBOL93/2-0.70 |
176 |
70 |
LS100-70/2/30 |
30 |
WLG1400-2500 |
3.5 |
HYB-30-2 |
181 |
WBOL100/2-0.80 |
200 |
80 |
LS100-80/2/37 |
37 |
WLG1400-2500 |
3.5 |
HYB-37-2 |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
182 |
WBOL160/2-0.125 |
320 |
12.5 |
LS125-12.5/2/11 |
11 |
WLG1600-3300 |
6.0 |
HYB-11-2 |
183 |
WBOL160/2-0.20 |
320 |
20 |
LS125-20/2/15 |
15 |
WLG1600-3300 |
6.0 |
HYB-15-2 |
184 |
WBOL187/2-0.28 |
374 |
28 |
LS125-28/2/22 |
22 |
WLG1600-3300 |
6.0 |
HYB-22-2 |
185 |
WBOL200/2-0.32 |
400 |
32 |
LS125-32/2/30 |
30 |
WLG1600-3300 |
6.0 |
HYB-30-2 |
186 |
WBOL187/2-0.44 |
374 |
44 |
LS125-44/2/30 |
30 |
WLG1600-3300 |
6.0 |
HYB-37-2 |
187 |
WBOL200/2-0.50 |
400 |
50 |
LS125-50/2/45 |
45 |
WLG1600-3300 |
6.0 |
HYB-45-2 |
188 |
WBOL172/2-0.60 |
344 |
60 |
LS125-60/2/45 |
45 |
WLG1600-3300 |
6.0 |
HYB-45-2 |
189 |
WBOL187/2-0.70 |
374 |
70 |
LS125-70/2/55 |
55 |
WLG1600-3300 |
6.0 |
HYB-55-2 |
190 |
WBOL200/2-0.80 |
400 |
80 |
LS125-80/2/75 |
75 |
WLG1600-3300 |
6.0 |
HYB-75-2 |
序號 |
Type |
Capacity |
Head |
Pump type |
Power |
穩流罐 |
11.5Control tank |
|
設備型號 |
流量 |
揚程 |
配泵型號 |
功率 |
規格(Dg-L) |
容積 |
配控制柜 |
|
191 |
WBOL200/2-0.125 |
400 |
12.5 |
LS150-12.5/4/15 |
15 |
WLG2000-4000 |
11.5 |
HYB-15-2 |
192 |
WBOL200/2-0.20 |
400 |
20 |
LS150-20/4/18.5 |
18.5 |
WLG2000-4000 |
11.5 |
HYB-18.5-2 |
193 |
WBOL150/2-0.28 |
300 |
28 |
LS150-28/4/18.5 |
18.5 |
WLG2000-4000 |
11.5 |
HYB-18.5-2 |
194 |
WBOL200/2-0.32 |
400 |
32 |
LS150-32/4/30 |
30 |
WLG2000-4000 |
11.5 |
HYB-30-2 |
195 |
WBOL150/2-0.44 |
300 |
44 |
LS150-44/4/30 |
30 |
WLG2000-4000 |
11.5 |
HYB-30-2 |
196 |
WBOL200/2-0.50 |
400 |
50 |
LS150-50/4/45 |
45 |
WLG2000-4000 |
11.5 |
HYB-45-2 |
197 |
WBOL172/2-0.60 |
332 |
60 |
LS150-60/2/45 |
45 |
WLG2000-4000 |
11.5 |
HYB-45-2 |
198 |
WBOL182/2-0.70 |
364 |
70 |
LS150-70/2/55 |
55 |
WLG2000-4000 |
11.5 |
HYB-55-2 |
199 |
WBOL200/2-0.80 |
400 |
80 |
LS150-80/2/75 |
75 |
WLG2000-4000 |
11.5 |
HYB-75-2 |
