型號意義
產品簡介

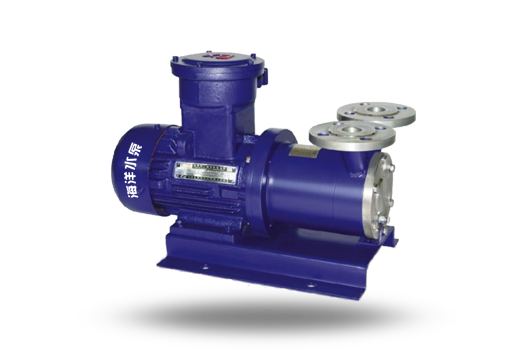

CWB磁力化工漩渦泵(簡稱磁力漩渦泵)是將永磁聯軸器的工作原理應用于離心泵的新產品,設計合理、工藝先進、具有全密封、無泄漏、低流量、高揚程、耐腐蝕的特點,其性能達到國外同類產品的先進水平。磁力泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。CWB磁力化工漩渦泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷,不銹鋼等作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受污染。
產品特點
CWB磁力化工漩渦泵采用磁力傳動結構,保證泵能密封,達到無泄漏輸送腐蝕性、易燃、易爆、劇毒等化學介質。
1、高揚程、小流量,比轉數一般小于40;
2、結構簡單、體積小、重量輕;
3、CWB磁力化工漩渦泵具有自潤滑回路,提高滑動軸承使用壽命;
4、增設冷卻回路,及時帶走磁渦流熱;
5、CWB磁力化工漩渦泵采用懸臂葉片,減小葉輪徑向力;
6、CWB磁力化工漩渦泵隨輸送介質黏度增加,泵的效率急劇下降,因而介質黏度應不大于5×10 -6 M 3 /S。
產品用途
磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?？蓮V泛應用于化工、制藥、石油、可靠、使用維修方便?？蓮V泛應用于化工、制藥、石油、抽送酸、堿液、油類,稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送,選用此泵則更為理想。
結構示意圖
 |
1 |
泵體 |
9 |
泵軸 |
2 |
葉輪 |
10 |
內磁轉子 |
|
3 |
泵蓋 |
11 |
內轉子螺母 |
|
4 |
葉輪螺母 |
12 |
隔離套 |
|
5 |
止推環 |
13 |
外磁總成 |
|
6 |
密封圈 |
14 |
連接架 |
|
7 |
滑動軸承套 |
15 |
電機 |
|
8 |
軸套 |
性能參數
型 號 |
流量Q (m3/h) |
揚程 (m) |
轉速n (r/min) |
效率η (%) |
電機功率 (KW) |
CWB20-20 |
0.72 |
20 |
2900 |
22 |
1.1 |
CWB20-40 |
0.72 |
40 |
2900 |
18 |
1.1 |
CWB20-65 |
0.72 |
65 |
2900 |
15 |
2.2 |
CWB25-25 |
1.44 |
25 |
2900 |
26 |
1.1 |
CWB25-40 |
1.44 |
40 |
2900 |
24 |
1.5 |
CWB25-75 |
1.44 |
75 |
2900 |
20 |
4 |
CWB32-30 |
2.88 |
30 |
2900 |
28 |
2.2 |
CWB32-50 |
2.88 |
50 |
2900 |
26 |
3 |
CWB32-75 |
2.88 |
75 |
2900 |
22 |
5.5 |
CWB32-120 |
2.88 |
120 |
2900 |
18 |
7.5 |
CWB40-40 |
5.4 |
40 |
2900 |
30 |
5.5 |
CWB40-90 |
5.4 |
90 |
2900 |
26 |
11 |
CWB50-45 |
9 |
45 |
2900 |
30 |
7.5 |
CWB65-50 |
14.4 |
50 |
2900 |
35 |
15 |
注：過流部件材質分別有304、304L、316、316L,可按客戶要求定制非標準磁力旋渦泵。 |
|||||
故障原因及排除方法
故障形式 |
產生原因 |
排除方法 |
泵不出水 |
1.水泵反轉 2.進水管道漏氣 3.泵腔蓄水太少 4.電壓太高,啟動時聯軸器打滑 5.吸程太高 |
1.改變電機接線 2.杜絕漏氣 3.增加蓄水量 4.調正電壓 5.降低泵安裝位置 |
流量不足 |
1.吸人管徑太小 2.流道阻塞 3.揚程過高 4.轉速太低 |
1.調換進水管 2.清洗流道 3.開大出水閥 4.恢復額定轉速 |
揚程過低 |
1.流量過大 2.轉速太低 |
1.關小出水閥 2.恢復額定轉速 |
噪音太大 |
1.軸嚴重磨損 2.軸套嚴重磨損 3.驅動磁鋼杯與隔離套接觸 |
1.更換泵軸 2.更換軸套 3.拆除泵頭重新組裝 |
漏液 |
密封圈損壞 | 更換密封圈 |
