IHG立式不銹鋼管道化工泵

相關新聞/ RELATED NEWS
詳細介紹

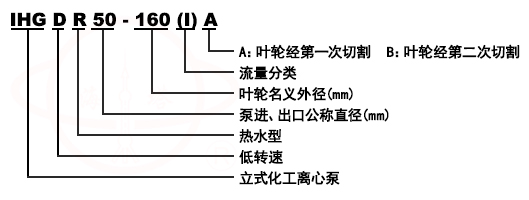

型號意義



產品簡介
IHG立式不銹鋼管道化工泵根據IS單級單吸離心泵與管道泵之性能參數,參照ISO2858和的國家管道泵標準JB/T53058-93進行設計制造的高效節能產品。該泵采用力模型優化設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派生出熱水泵、高溫泵、化工泵油泵等,是目前國家標準定型推廣產品。



產品特點
1、泵為立式結構,進出口口徑相同,且們于同一中心線上,可象閥門一樣安裝于管路之中,外形緊湊美觀,占地面積小,建筑投入低,如加上防護罩則可置于戶外使用.
2、葉輪直接安在電機的加長軸上,軸向尺寸短,結構緊湊,泵與電機軸承配置合理,能有效地平衡泵運轉產生的徑向和軸向負荷,從而保證了泵的運行平衡振動噪音很低。
3、軸封采用機械密封或機械密封組合,采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質,耐磨密封,能有效地增長機械密封的使用壽命。
4、安裝檢修方便,無需拆動管路系統,只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。



產品用途
1、IHG立式不銹鋼管道化工泵,供輸送清水及物理化學性質類似于清水的其他液體之用,適用于工業和城市給排水,高層建筑增壓送水,園林灌溉,消防增壓及設備配套,使用溫度T:≤80℃。
2、IRG(GRG)型熱水(高溫)循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城 市采暖系統循環用泵,IRG使用溫度T:≤120℃、GRG使用溫度T:≤240℃。
3、IHG立式不銹鋼化工泵,供輸送不含固體顆粒,具有腐蝕性,粘度類似于水的液體,適用于石油、化工、冶金 電力、造紙、食品、制藥和合成纖維等部門,使用溫度T:-20℃-120℃。
4、YG管道油泵,供輸送汽油、柴油、煤油等石油產品,使用溫度T:-20℃-120℃。



使用條件
1、 吸入壓力≤1.0Mpa,或泵系統工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出,以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、 環境溫度<40℃,相對濕度<95%。
3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度<0.2mm.
注:如使用介質為帶有細小顆粒,請在訂貨時說明,以便采用耐磨式機械密封。



結構示意圖

IHG立式不銹鋼管道化工泵泵結構示意圖
序號
名稱
序號
名稱
1
泵體
6
泵蓋
2
葉輪
7
機械密封
3
葉輪螺母
8
擋水圈
4
放氣閥
9
電機
5
螺塞




性能參數

型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
20-110
20
1.8
2.5
3.3
0.5
0.69
0.91
16
15
13.5
25
34
35
2800
0.37
2.3
25
20-160
20
1.8
2.5
3.3
0.5
0.69
0.91
33
32
30
19
25
23
2900
0.75
2.3
29
25-110
25
2.8
4
5.2
0.78
1.11
1.44
16
15
13.5
34
42
41
2900
0.55
2.3
26
25-125
25
2.8
4
5.2
0.78
1.11
1.44
20.6
20
18
28
36
35
2900
0.75
2.3
28
25-125A
25
2.5
3.6
4.6
0.69
1.0
1.28
17
16
14.4
35
2900
0.55
2.3
27
25-160
25
2.8
4
5.2
0.78
1.11
1.44
33
32
30
24
32
33
2900
1.5
2.3
39
25-160A
25
2.6
3.7
4.9
0.12
1.03
1.36
29
28
26
31
2900
1.1
2.3
34
32-100
32
3.5
5
6.5
0.97
0.39
1.8
13.2
12.5
11.3
40
44
42
2900
0.75
2.3
28
32-125
32
3.5
5
6.5
0.97
0.39
1.8
22
20
18
40
44
42
2900
0.75
2.3
28
32-125A
32
3.1
4.5
5.8
0.86
1.25
1.61
17.6
16
14.4
43
2900
0.75
2.3
28
32-160
32
3.5
5
6.5
0.97
0.39
1.8
33.2
32
30.2
48
54
53
2900
1.5
2.0
39
32-160A
32
3.1
4.5
5.8
0.86
1.25
1.61
29
28
26.3
48
54
53
2900
1.1
2.0
39
32-200
32
3.5
5
6.5
0.97
0.39
1.8
50.5
50
48
34
40
42
2900
3
2.0
77
32-200A
32
2.8
4
5.2
0.78
1.11
1.44
44.6
44
42.7
34
40
42
2900
2.2
2.0
74
32-100(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
13.2
12.5
11.3
48
54
53
2900
0.75
2.0
32
32-100(I)A
32
4.4
6.3
8.3
1.22
1.75
2.32
13.2
12.5
11.3
48
54
53
2900
0.75
2.0
32
32-125(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
22
20
18
48
54
53
2900
1.1
2.3
34
32-125(I)A
32
4.4
6.3
8.3
1.22
1.75
2.32
17.6
16
14.4
40
45
41
2900
0.75
2.3
33
32-160(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
33.2
32
30.2
34
40
42
2900
2.2
2.0
47
32-160(I)A
32
4.1
5.9
7.8
1.14
1.64
2.17
29
28
26.3
34
39
39
2900
1.5
2.3
43
32-160(I)B
32
3.8
5.5
7.2
1.06
1.53
2.0
25.5
24
22.5
34
38
37
2900
1.1
2.3
38
32-200(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
50.5
50
48
26
33
35
2900
4
2.0
43
32-200(I)A
32
4.1
5.9
7.8
1.14
1.64
2.17
45
44
42
26
31
30
2900
3
2.3
62
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
40-100
40
4.4
6.3
8.3
1.22
1.75
2.31
13.2
12.5
11.3
48
54
53
2900
0.55
2.3
32
40-100A
40
3.9
5.6
7.4
1.08
1.56
2.06
10.6
10
9
52
2900
0.37
2.3
32
40-125
40
4.4
6.3
8.3
1.22
1.75
2.31
21
20
18
41
46
43
2900
1.1
2.3
34
40-125A
40
3.9
5.6
7.4
1.08
1.56
2.06
17.6
16
14.4
40
45
41
2900
0.75
2.3
33
40-160
40
4.4
6.3
8.3
1.22
1.75
2.31
33
32
30
35
40
40
2900
2.2
2.3
47
40-160A
40
4.1
5.9
7.8
1.14
1.64
2.17
29
28
26.3
34
39
39
2900
1.5
2.3
43
40-160B
40
3.8
5.5
7.2
1.06
1.53
2.0
25.5
24
22.5
34
38
37
2900
1.1
2.3
38
40-200
40
4.4
6.3
8.3
1.22
1.75
2.31
51
50
48
26
33
32
2900
4
2.3
74
40-200A
40
4.1
5.9
7.8
1.14
1.64
2.17
45
44
42
26
31
30
2900
3
2.3
62
40-200B
40
3.7
5.3
7.0
1.03
1.47
1.94
38
36
34.5
29
2900
2.2
2.3
52
40-250
40
4.4
6.3
8.3
1.22
1.75
2.31
82
80
74
24
28
28
2900
7.5
2.3
105
40-250A
40
4.1
5.9
7.8
1.14
1.64
2.17
72
70
65
24
28
27
2900
5.5
2.3
98
40-250B
40
3.8
5.5
7.0
1.06
1.53
1.94
61.5
60
56
23
27
26
2900
4
2.3
77
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
40-100(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
13.2
12.5
11.3
55
62
60
2900
1.1
2.3
34
40-100(I)A
40
8
11
14.5
2.22
3.05
4.03
10.6
10
9
60
2900
0.75
2.3
32
40-125(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
21.2
20
17.8
49
58
57
2900
1.5
2.3
38
40-125(I)A
40
8
11
14.5
2.22
3.05
4.03
17
16
14
57
2900
1.1
2.3
33
40-160(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
51
2900
3
2.3
56
40-160(I)A
40
8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900
2.2
2.3
47
40-160(I)B
40
7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50
2900
1.5
2.3
43
40-200(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
51.2
50
48
38
46
46
2900
5.5
2.3
85
40-200(I)A
40
8.3
11.7
15.3
2.31
3.25
4.25
45.0
44
42
37
45
45
2900
4
2.3
75
40-200(I)B
40
7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44
2900
3
2.3
63
40-250(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
81.2
80
77.5
31
38
40
2900
11
2.3
145
40-250(I)A
40
8.2
11.6
15.2
2.28
3.22
4.22
71.0
70
68
38
2900
7.5
2.3
95
40-250(I)B
40
7.6
10.8
14
2.11
3.0
3.89
61.4
60
58
37
2900
7.5
2.3
94
40-250(I)C
40
7.1
10.0
13.1
1.97
2.78
3.64
53.2
52
50.4
36
2900
5.5
2.3
88
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
50-100
50
8.8
12.5
16.3
2.44
3.47
4.53
13.6
12.5
11.3
55
62
60
2900
1.1
2.3
36
50-100A
50
8
11
14.5
2.22
3.05
4.03
11
10
9
60
2900
0.75
2.3
35
50-125
50
8.8
12.5
16.3
2.44
3.47
4.53
21.5
20
17.8
49
58
57
2900
1.5
2.3
43
50-125A
50
8
11
14.5
2.22
3.05
4.03
17
16
14
57
2900
1.1
2.3
38
50-160
50
8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
51
2900
3
2.3
59
50-160A
50
8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900
2.2
2.3
51
50-160B
50
7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50
2900
1.5
2.3
47
50-200
50
8.8
12.5
16.3
2.44
3.47
4.53
52
50
48
38
46
46
2900
5.5
2.3
101
50-200A
50
8.3
11.7
15.3
2.31
3.25
4.25
45.8
44
42
37
45
45
2900
4
2.3
80
50-200B
50
7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44
2900
3
2.3
68
50-250
50
8.8
12.5
16.3
2.44
3.47
4.53
82
80
77.5
29
38
40
2900
11
2.3
160
50-250A
50
8.2
11.6
15.2
2.28
3.22
4.22
71.5
70
68
38
2900
7.5
2.3
115
50-250B
50
7.6
10.8
14
2.11
3.0
3.89
61.4
60
58
37
2900
7.5
2.3
114
50-250C
50
7.1
10.0
13.1
1.97
2.78
3.64
53.2
52
50.4
36
2900
5.5
2.3
108
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
50-100(I)
50
17.5
25
32.5
4.86
6.94
9.03
13.7
12.5
10.5
67
69
69
2900
1.5
2.5
41
50-100(I)A
50
15.6
22.3
29
4.3
6.19
8.1
11
10
8.4
65
67
68
2900
1.1
2.5
36
50-125(I)
50
17.5
25
32.5
4.86
6.94
9.03
21.5
20
18
60
68
67
2900
3
2.5
56
50-125(I)A
50
15.6
22.3
29
4.33
6.19
8.1
17
16
13.6
58
66
65
2900
2.2
2.5
48
50-160(I)
50
17.5
25
32.5
4.68
6.94
9.03
34.4
32
27.5
54
63
60
2900
4
2.5
72
50-160(I)A
50
16.4
23.4
30.4
4.56
6.5
8.44
30
28
24
54
62
59
2900
4
2.5
71
50-160(I)B
50
15.0
21.6
28
4.17
6.0
7.78
26
24
20.6
58
2900
3
2.5
59
50-200(I)
50
17.5
25
32.5
4.86
6.94
9.03
52.7
50
45.5
49
58
59
2900
7.5
2.5
108
50-200(I)A
50
16.4
23.5
30.5
4.56
6.53
8.47
46.4
44
40
48
57
58
2900
7.5
2.5
107
50-200(I)B
50
15.2
21.8
28.3
4.22
6.06
7.86
40
38
34.5
55
2900
5.5
2.5
100
50-250(I)
50
17.5
25
32.5
4.86
6.94
9.03
82
80
76.5
39
50
52
2900
15
2.5
175
50-250(I)A
50
16.4
23.4
30.5
4.56
6.5
8.47
71.5
70
67
39
50
52
2900
11
2.5
165
50-250(I)B
50
15
21.6
28
4.17
6.0
7.78
61
60
57.4
38
49
54
2900
11
2.5
165
50-315(I)
50
17.5
25
32.5
4.86
6.94
9.03
128
125
122
30
40
44
2900
30
2.5
310
50-315(I)A
50
16.6
23.7
31
4.61
6.58
8.6
115
113
110
30
40
44
2900
22
2.5
245
50-315(I)B
50
15.7
22.5
29.2
4.36
6.25
8.0
103
101
98
39
2900
18.5
2.5
215
50-315(I)C
50
14.4
20.6
26.8
4.0
5.72
7.44
86
85
83
38
2900
15
2.5
195
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
65-100
65
17.5
25
32.5
4.86
6.94
9.03
13.7
12.5
10.5
67
69
69
2900
1.5
2.5
46
65-100A
65
15.6
22.3
29
4.3
6.19
8.1
11
10
8.4
65
67
68
2900
1.1
2.5
41
65-125
65
17.5
25
32.5
4.86
6.94
9.03
21.5
20
18
60
68
67
2900
3
2.5
58
65-125A
65
15.6
22.3
29
4.33
6.19
8.1
17
16
14.4
58
66
65
2900
2.2
2.5
49
65-160
65
17.5
25
32.5
4.86
6.94
9.03
34.4
32
27.5
54
63
60
2900
4
2.5
75
65-160A
65
16.4
23.4
30.4
4.56
6.5
8.44
30
28
24
54
62
59
2900
4
2.5
75
65-160B
65
15.0
21.6
28
4.17
6.0
7.78
26
24
20.6
58
2900
3
2.5
63
65-200
65
17.5
25
32.5
4.86
6.94
9.03
52.7
50
45.5
49
58
59
2900
7.5
2.5
107
65-200A
65
16.4
23.5
30.5
4.56
6.53
8.47
46.4
44
40
48
57
58
2900
7.5
2.5
107
65-200B
65
15.2
21.8
28.3
4.22
6.06
7.86
40
38
34.5
55
2900
5.5
2.5
100
65-250
65
17.5
25
32.5
4.86
6.94
9.03
82
80
76.5
39
50
52
2900
15
2.5
180
65-250A
65
16.4
23.4
30.5
4.56
6.5
8.47
71.5
70
67
39
50
52
2900
11
2.5
170
65-250B
65
15
21.6
28
4.17
6.0
7.78
61
60
57.4
38
49
54
2900
11
2.5
170
65-315
65
17.5
25
32.5
4.86
6.94
9.03
127
125
122
32
40
44
2900
30
2.5
320
65-315A
65
16.6
23.7
31
4.61
6.58
8.6
115
113
110
32
40
44
2900
22
2.5
255
65-315B
65
15.7
22.5
29.2
4.36
6.25
8.0
103
101
98
39
2900
18.5
2.5
225
65-315C
65
14.4
20.6
26.8
4.0
5.72
7.44
86
85
83
38
2900
15
2.5
205
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
65-100(I)
65
35
50
65
9.72
13.9
18.1
13.8
12.5
10
67
73
70
2900
3
3.0
63
65-100(I)A
65
31.3
44.7
58
8.7
12.4
16.1
11
10
8
66
72
69
2900
2.2
3.0
53
65-125(I)
65
35
50
65
9.72
13.9
18.1
22
20
17
67
72.5
70
2900
5.5
3.0
99
65-125(I)A
65
31.3
44.7
58
8.7
12.5
16.1
17.5
16
13.6
66
71
69
2900
4
3.0
78
65-160(I)
65
35
50
65
9.72
13.9
18.1
35
32
28
63
71
70
2900
7.5
3.0
103
65-160(I)A
65
32.7
46.7
61
9.1
13.0
16.9
30.6
28
24
62
70
69
2900
7.5
3.0
103
65-160(I)B
65
30.3
43.3
56.3
8.4
12.0
15.6
26
24
21
69
2900
5.5
3.0
97
65-200(I)
65
35
50
65
9.72
13.9
18.1
53.5
50
46
55
67
68
2900
15
3.0
176
65-200(I)A
65
32.8
47
61
9.1
13.1
16.9
47
44
40
54
66
67
2900
11
3.0
166
65-200(I)B
65
30.5
43.5
56.6
8.5
12.1
15.7
40.6
38
33.4
65
2900
7.5
3.0
114
65-250(I)
65
35
50
65
9.72
13.9
18.1
83
80
72
52
59
60
2900
22
3.0
235
65-250(I)A
65
32.5
46.7
61
9.0
13.0
16.9
73
70
63
52
59
60
2900
18.5
3.0
205
65-250(I)B
65
30
43.3
56
8.3
12.0
15.6
62
60
54
58
2900
15
3.0
180
65-315(I)
65
35
50
65
9.72
13.9
18.1
128
125
121
44
54
57
2900
37
3.0
350
65-315(I)A
65
32.5
46.5
60.5
9.0
12.9
16.8
112.6
110
106.4
43
54
57
2900
30
3.0
335
65-315(I)B
65
31
44.5
58
8.6
12.4
16.1
102.5
100
98
53
2900
30
3.0
335
65-315(I)C
65
29
41
53.6
8.1
11.4
14.9
87
85
83
51
2900
22
3.0
270
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
80-100
80
35
50
65
9.72
13.9
18.1
13.8
12.5
10
67
73
70
2900
3
3.0
63
80-100A
80
31.3
44.7
58
8.7
12.5
16.1
11
10
8
66
72
69
2900
2.2
3.0
54
80-125
80
35
50
65
9.72
13.9
18.1
22
20
17
67
72.5
70
2900
5.5
3.0
99
80-125A
80
31.3
45
58
8.7
12.5
16.1
17.5
16
13.6
66
71
69
2900
4
3.0
79
80-160
80
35
50
65
9.72
13.9
18.1
35
32
28
63
71
70
2900
7.5
3.0
105
80-160A
80
32.7
46.7
61
9.1
13.0
16.9
30.6
28
24
62
70
69
2900
7.5
3.0
105
80-160B
80
30.3
43.3
56.3
8.4
12.0
15.6
26
24
21
69
2900
5.5
3.0
98
80-200
80
35
50
65
9.72
13.9
18.1
53.5
50
46
55
67
68
2900
15
3.0
175
80-200A
80
32.8
47
61
9.1
13.1
16.9
47
44
40
54
66
67
2900
11
3.0
165
80-200B
80
30.5
43.5
56.6
8.5
12.1
15.7
40.6
38
33.4
65
2900
7.5
3.0
115
80-250
80
35
50
65
9.72
13.9
18.1
83
80
72
52
59
60
2900
22
3.0
240
80-250A
80
32.5
46.7
61
9.0
13.0
16.9
73
70
63
52
59
60
2900
18.5
3.0
210
80-250B
80
30
43.3
56
8.3
12.0
15.6
62
60
54
58
2900
15
3.0
185
80-315
80
35
50
65
9.72
13.9
18.1
128
125
122
43
54
57
2900
37
3.0
355
80-315A
80
32.5
46.5
60.5
9.0
12.9
16.8
112.6
110
107.4
43
54
57
2900
30
3.0
340
80-315B
80
31
44.5
58
8.6
12.4
16.1
102.5
100
98
53
2900
30
3.0
340
80-315C
80
29
41
53.6
8.1
11.4
14.9
98
85
83
51
2900
22
3.0
275
80-350
80
35
50
65
9.72
13.9
18.1
146
150
142
55
66
67
2900
55
3.0
570
80-350A
80
31
44.5
58
8.6
12.4
16.1
138.4
142
134.8
65
2900
45
3.0
470
80-350B
80
29
41
53.6
8.1
11.4
14.9
131.4
135
127.8
63
2900
37
3.0
440
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
80-100(I)
80
70
100
130
19.4
27.8
36.1
13.6
12.5
11
66
76
75
2900
5.5
4.5
108
80-100(I)A
80
62.6
89
116
17.4
24.7
32.2
11
10
8.8
64
74
74
2900
4
4.5
87
80-125(I)
80
70
100
130
19.4
27.8
36.1
23.5
20
14
70
76
65
2900
11
4.5
163
80-125(I)A
80
62.6
89
116
17.4
24.7
32.2
19
16
11
68
74
65
2900
7.5
4.5
113
80-160(I)
80
70
100
130
19.4
27.8
36.1
36.5
32
24
70
76
65
2900
15
4.5
184
80-160(I)A
80
65.4
93.5
121.6
18.2
26.0
33.8
32
28
21
68
74
67
2900
11
4.5
174
80-160(I)B
80
60.6
86.6
112.5
16.8
24.1
31.3
72
24
18
72
2900
11
4.5
174
80-200(I)
80
70
100
130
19.4
27.8
36.1
54
50
42
65
74
73
2900
22
4.0
251
80-200(I)A
80
65.4
93.5
121.6
18.2
26.0
33.8
47.5
44
37
64
73
72
2900
18.5
4.0
220
80-200(I)B
80
61
87
113
16.9
24.2
31.4
41
38
32
71
2900
15
4.0
198
80-250(I)
80
70
100
130
19.4
27.8
36.1
87
80
68
62
69
68
2900
37
4.0
330
80-250(I)A
80
65.4
93.5
121.6
18.2
26.0
33.8
76
70
59.5
61
68
67
2900
30
4.0
315
80-250(I)B
80
61
87
113
16.9
24.2
31.4
65
60
51
66
2900
30
4.0
315
80-315(I)
80
70
100
130
19.4
27.8
36.1
132
125
114
55
66
67
2900
75
4.0
675
80-315(I)A
80
66.5
95
123.6
18.5
26.4
34.3
119
113
103
55
66
67
2900
55
4.0
535
80-315(I)B
80
63
90
117
17.5
25
32.5
106.6
101
92
65
2900
45
4.0
420
80-315(I)C
80
58
82
107
16.1
22.8
29.7
90
85
76
63
2900
37
4.0
366
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
100-100
100
70
100
130
19.4
27.8
36.1
13.6
12.5
11
66
76
75
2900
5.5
4.5
113
100-100A
100
62.6
89
116
17.4
47
32.2
11
10
8.8
64
74
74
2900
4
4.5
91
100-125
100
70
100
130
19.4
27.8
36.1
23.5
20
14
70
76
65
2900
11
4.5
169
100-125A
100
62.6
89
116
17.4
24.7
32.2
19
16
11
68
74
63
2900
7.5
4.5
118
100-160
100
70
100
130
19.4
27.8
36.1
36.5
32
24
70
76
65
2900
15
4.5
191
100-160A
100
65.4
93.5
121.6
18.2
26.0
33.8
32
28
21
68
74
67
2900
11
4.5
181
100-160B
100
60.6
86.6
112.5
16.8
24.1
31.3
27
24
18
72
2900
11
4.5
181
100-200
100
70
100
130
19.4
27.8
36.1
54
50
42
65
74
73
2900
22
4.0
245
100-200A
100
65.4
93.5
121.6
18.2
26.0
33.8
47.5
44
37
64
73
72
2900
18.5
4.0
215
100-200B
100
61
87
113
16.9
24.2
31.4
41
38
32
71
2900
15
4.0
193
100-250
100
70
100
130
19.4
27.8
36.1
37
80
68
62
69
68
2900
37
4.0
345
100-250A
100
65.4
93.5
121.6
18.2
26.0
33.8
76
70
59.5
61
68
67
2900
30
4.0
330
100-250B
100
61
87
113
16.9
24.2
31.4
65
60
51
66
2900
30
4.0
330
100-315
100
70
100
130
19.4
27.8
36.1
132
125
114
55
66
67
2900
75
4.0
689
100-315A
100
66.5
95
123.6
18.5
26.4
34.3
119
113
103
65
66
67
2900
55
4.0
549
100-315B
100
63
90
117
17.5
25
32.5
106.6
101
92
65
2900
45
4.0
439
100-315C
100
58
82
107
16.1
22.8
29.7
90
85
76
63
2900
37
4.0
385
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
100-100(I)
100
96
160
192
26.7
44.4
53.3
14
12.5
10
64
73
70
2900
11
4.5
115
100-125(I)
100
96
160
192
26.7
44.4
53.3
24
20
14
62
74
69
2900
15
4.5
168
100-125(I)A
100
84
140
168
23.3
39
46.7
20
17
12
64
72
68
2900
11
4.5
168
100-160(I)
100
96
160
192
26.7
44.4
53.3
36
32
27
69
79
75
2900
22
5.6
210
100-160(I)A
100
84
140
168
23.3
39
46.7
32
28
23.5
66
76
72
2900
18.5
5.0
210
100-200(I)
100
96
160
192
26.7
44.4
53.3
53
50
45
69
79
78
2900
37
5.2
402
100-200(I)A
100
84
140
168
23.3
39
46.7
48
45
40
64
74
73
2900
30
4.5
395
100-200(I)B
100
60
100
120
16.7
27.8
33.3
43
40
36
72
2900
22
4.5
360
100-250(I)
100
96
160
192
26.7
44.4
53.3
83
80
72
65
77
74
2900
55
4.8
560
100-250(I)A
100
84
140
168
23.3
39
46.7
75
72
65
60
72
69
2900
45
4.5
420
100-250(I)B
100
60
100
120
16.7
27.8
33.3
68
65
58
70
2900
37
4.5
400
100-350
100
60
100
120
16.7
27.8
33.3
153.6
150
142
72
57
74
2900
90
4.0
950
100-350A
100
61
87
113
16.9
24.2
31.4
145.6
142
134
75
2900
75
4.0
830
100-350B
100
58
82
107
16.1
22.8
29.7
138.6
135
127
75
2900
55
4.0
600
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
125-100
125
96
160
192
26.7
44.4
53.3
13
12.5
12
82
2900
11
4.0
180
125-100A
125
86
143
172
23.9
39.7
47.8
10.4
10
9.6
77
2900
7.5
4.0
125
125-125
125
96
160
192
26.7
44.4
53.3
22.6
20
17
80
2900
15
4.0
220
125-125A
125
86
143
172
23.9
39.7
47.8
18
16
13.6
77
2900
11
4.0
210
125-160
125
96
160
192
26.7
44.4
53.3
36
32
28
78
2900
22
4.0
265
125-160A
125
90
150
180
25
41.7
50
31.5
28
24.5
76
2900
18.5
4.0
230
125-160B
125
83
138
166
21.7
38.3
46.1
27
24
21
73
2900
15
4.0
215
125-200
125
96
160
192
26.7
44.4
53.3
55
50
46
77
2900
37
5.5
395
125-200A
125
90
150
180
25
41.7
50
48.4
44
40.5
76
2900
30
5.5
380
125-200B
125
83
138
166
21.7
38.3
46.1
41.3
37.5
34.5
75
2900
22
5.5
320
125-250
125
96
160
192
26.7
44.4
53.3
87
80
73
75
2900
55
5.0
580
125-250A
125
90
150
180
25
41.7
50
76
70
84
74
2900
45
5.5
490
125-250B
125
83
138
166
21.7
38.3
46.1
65
60
55
73
2900
37
5.5
430
125-315
125
96
160
192
26.7
44.7
53.3
133
125
119
70
2900
90
5.0
790
125-315A
125
90
150
180
25
41.7
50
117
110
104.6
70
2900
75
5.0
710
125-315B
125
86
143
172
23.9
39.7
47.8
106.4
100
95.2
69
2900
75
5.0
705
125-315C
125
80.5
134
161
22.4
37.2
44.7
96
88
86
67
2900
55
5.0
585
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
150-125
150
96
160
192
26.7
44.4
53.3
22.6
24
17
66
76
76
2900
11
4.0
210
150-125A
150
90
150
180
25
41.7
50
18
16
13.6
77
2900
7.5
4.0
130
150-160
150
96
160
192
26.7
44.4
53.3
36
32
27
75
2900
22
4.0
270
150-160A
150
90
150
180
25
41.7
50
32
28
23.5
76
2900
18.5
4.0
230
150-160B
150
84
140
168
23.3
39
46.7
27
24
21
73
2900
15
4.0
220
150-200
150
96
160
192
26.7
44.4
53.3
55
50
46
77
2900
37
5.5
395
150-200A
150
90
150
180
25
41.7
50
48.4
44
40.5
76
2900
30
5.5
380
150-200B
150
84
140
168
23.3
39
46.7
41
38
34
75
2900
22
4.0
275
150-250
150
140
200
260
38.9
55.6
72.2
87
80
73
75
2900
75
5.0
630
150-250A
150
131
187
243
36.4
51.9
67.5
76
70
84
74
2900
55
5.5
530
150-250B
150
121
173
225
33.5
48.1
62.5
65
60
55
73
2900
45
5.5
480
150-315
150
140
200
260
38.9
55.6
72.2
133
125
119
70
2900
110
5.0
1080
150-315A
150
131
187
243
36.4
51.9
67.5
117
110
104.6
70
2900
90
5.0
820
150-315B
150
121
173
225
33.5
48.1
62.5
106.4
100
95.2
69
2900
75
5.0
770
150-315C
150
112
160
208
31.3
44.4
57.8
96
88
86
67
2900
55
5.0
640
150-350
150
96
160
192
26.7
44.4
53.3
153.6
150
142.8
80
2900
110
5.5
970
150-350A
150
90
150
180
25
41.7
50
145.6
142
134.8
70
2900
90
5.2
790
150-350B
150
84
140
168
23.3
39
46.7
138.6
135
127.8
65
76
74
2900
75
5.5
705
型號
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕余量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg



附件安裝方法
一、硬性聯接

1、直接安裝
IHG立式不銹鋼管道化工泵附件安裝方法直接安裝
1
進口閥門
2
直管
3
彎管
4
直管
5
進管
6
彎管
7
直管
8
出口閥門

2、聯接板安裝
IHG立式不銹鋼管道化工泵附件安裝方法聯接板安裝
1
進口閥門
2
直管
3
彎管
4
直管
5
聯接板
6
直管
7
彎管
8
直管
9
出口閥門

二、柔性聯接

1、聯接板,加隔振器安裝
IHG立式不銹鋼管道化工泵附件安裝方法柔性聯接
1
進口閥門
2
撓性接頭
3
彎管
4
直管
5
聯接板
6
隔振器
7
直管
8
彎管
9
撓性接頭
10
出口閥門

2、聯接板,加隔振器安裝
IHG立式不銹鋼管道化工泵附件安裝方法柔性聯接
1
進口閥門
2
撓性接頭
3
直管
4
聯接板
5
隔振器
6
直管
7
出口閥門



易損件(機械密封及軸承)

電機功率
軸     承
機械密封
0.18KW、0.12KW
201
104-12
0.25KW、0.37KW
202
104-14
0.55KW、0.75KW、1.1KW-2
204
109-18
1.1KW-4、 1.5KW、2.2KW-2
205
109-20
2.2KW-4、3KW
206
109-25
4KW
306
109-25
5.5KW、7.5KW-2、7.5KW-4
308
109-25
11KW、15KW、 18.5KW-2、22KW-2
309
109-35
18.5KW-4、22KW-4
311
109-45
30KW、37KW-2
312
109-45
37KW-4、45KW
313
109-45
55KW、75KW-2、90KW-2
314
109-55



管路損耗參考表

管徑mm
流量(L/S)
1
2
4
6
8
10
25
3.2
13




38
3.5
14
15



15
20

50
0.8
3.1
13
29




25
30

65
0.8
3.2
7.1
13
20




40
50

75
0.4
1.6
3.3
5.9
9.6
21.6





60
70

100
0.4
0.8
1.3
2.1
6.8
8.6
13
19.




80
90

125
0.2
0.4
0.6
1.3
2.7
4.1
5.9
10.





100
110

150
0.1
0.2
0.5
1.1
1.6
2.3
4.2
6.4
9.4





120
130

175
0.1
0.2
0.5
0.7
1.0
1.9
2.9
4.3
5.8
7.7
9.6




140
160

200

0.1
0.2
0.3
0.5
0.9
1.5
2.1
2.9
3.7
4.7
6.1
7.2
8.5



180
200
250

0.1
0.1
0.2
0.3
0.5
0.7
0.9
1.2
1.5
1.9
2.3
2.8
3.3
3.7
4.9
5.2

300

0.1
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.9
1.1
1.3
1.5
2.0
2.4
3.0

閥及彎管折合直管長度

種類
折合直管直徑倍數
備注
全開閘閥
12
未暢開加倍
標準彎管
25

逆止閥
100

底閥
100
部分堵塞加倍

一定管路直么之流量限制

管路直徑
流量
流速
mm
L/S
m/s
25
1
2.04
38
2.5
1.69
50
4.17
2.12
65
6.67
2.01
75
10.0
2.26
100
18.4
2.33

管路直徑
流量
流速
mm
L/S
m/s
125
30.0
2.44
150
43.0
2.45
175
60.0
2.49
200
83.3
2.69
250
133.3
2.72
300
192.0
2.71



故障原因及排除方法

故障現象
可能產生的原因
排除方法
1、水泵不出水
 a、進出口閥門未打開,進出管路阻塞,流道葉輪阻塞。
 b、電機運行方向不對,電機缺相轉速很慢。
 c、吸入管漏氣。
 d、泵沒灌滿液體,泵腔內有空氣。
 e、進口供水不足,吸程過高,底閥漏水。
 f、管路阻力過大,泵選型不當。
 a、檢查,去除阻塞物
 b、調整電機方向,堅固電機接線
 c、擰緊各密封面,排除空氣
 d、打開泵上蓋或打開排氣閥排盡空氣
 e、停機檢查、調整(并網自來水管和帶吸程使用易出現此現象
 f、減少管路彎道,重新選泵。
2、水泵流量不足
 a、先按1.原因檢查。
 b、管道、泵流產葉輪部分阻塞、水垢沉積、閥門開度不足
 c、電壓偏低
 d、葉輪磨損
 a、先按1.排除
 b、去除阻塞物重新調整閥門開度。
 c、穩壓。
 d、更換葉輪。

3、功率過大
 a、超過額定流量使用。
 b、吸程過高。
 c、泵軸承磨損。
 a、調節流量關小出口閥門。
 b、降低
 c、更換葉輪

4、雜音振動
 a、管路支撐不穩。
 b、液體混有氣體。
 c、產生汽蝕。
 d、軸承損壞。
 e、 電機超載發熱運行。
 a、穩固管路
 b、提高吸入壓力、排氣
 c、降低真空度
 d、更換軸承
 e、搞整按5。
5、電機發熱
 a、流量過大、超載運行。
 b、碰擦。
 c、電機軸承損壞。
 d、電壓不足。
 a、關小出口閥。
 b、檢查排除。
 c、更換軸承。
 d、穩壓。
6、水泵漏水
 a、機械密封磨損。
 b、水泵體有砂孔或破裂。
 c、密封面不平整。
 d、安裝螺栓松懈。
 a、更換。
 b、焊補或更換。
 c、修整。
 d、堅固。
化工泵其它系列產品
推薦產品

微信公眾號

Copyrights © 2019-2020 永嘉縣海洋水泵廠 版權所有 備案號: 浙ICP備15011796號-3GoogleSitemap 管理登錄 技術支持:化工儀器網
在線客服
日本综合自拍网站19p_亚洲另类在线一区swag_国产午夜伦伦午夜伦_国产真实愉拍系列
